Análisis general del producto

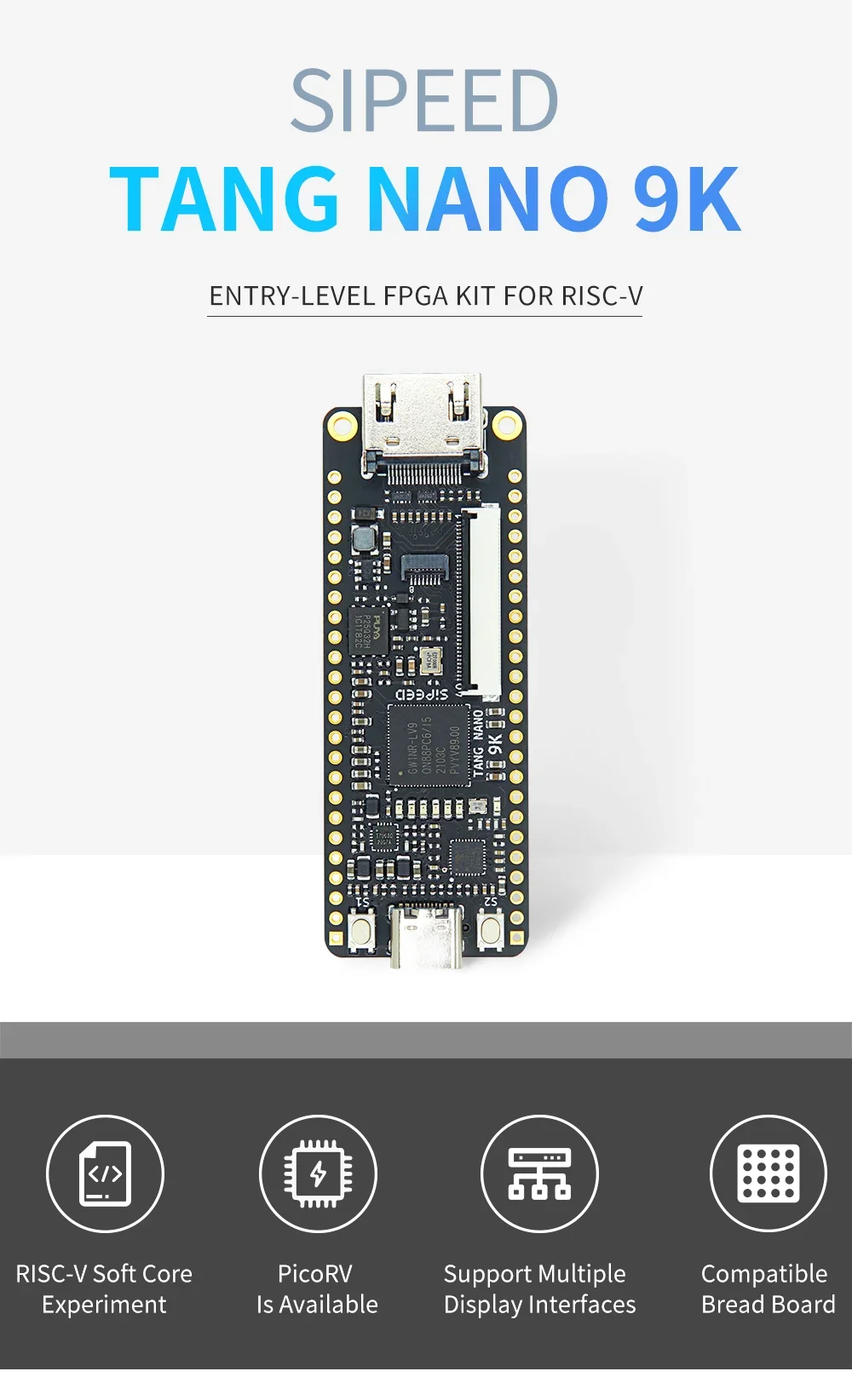

En mis pruebas de bancada con este tipo de plataforma, lo que más me convence del Tang Nano 9K es que te obliga (para bien) a pensar en pipelines digitales: si tu idea es “HDMI primero”, todo lo demás —generación de temporización, creación de píxeles, lectura/escritura de memoria y control de periféricos— termina girando alrededor de esa restricción temporal. La gracia no es hacer un sistema “tipo micro” con vídeo, sino usar la lógica reconfigurable para construir el camino crítico hacia el conector de imagen y depurarlo mientras iteras.

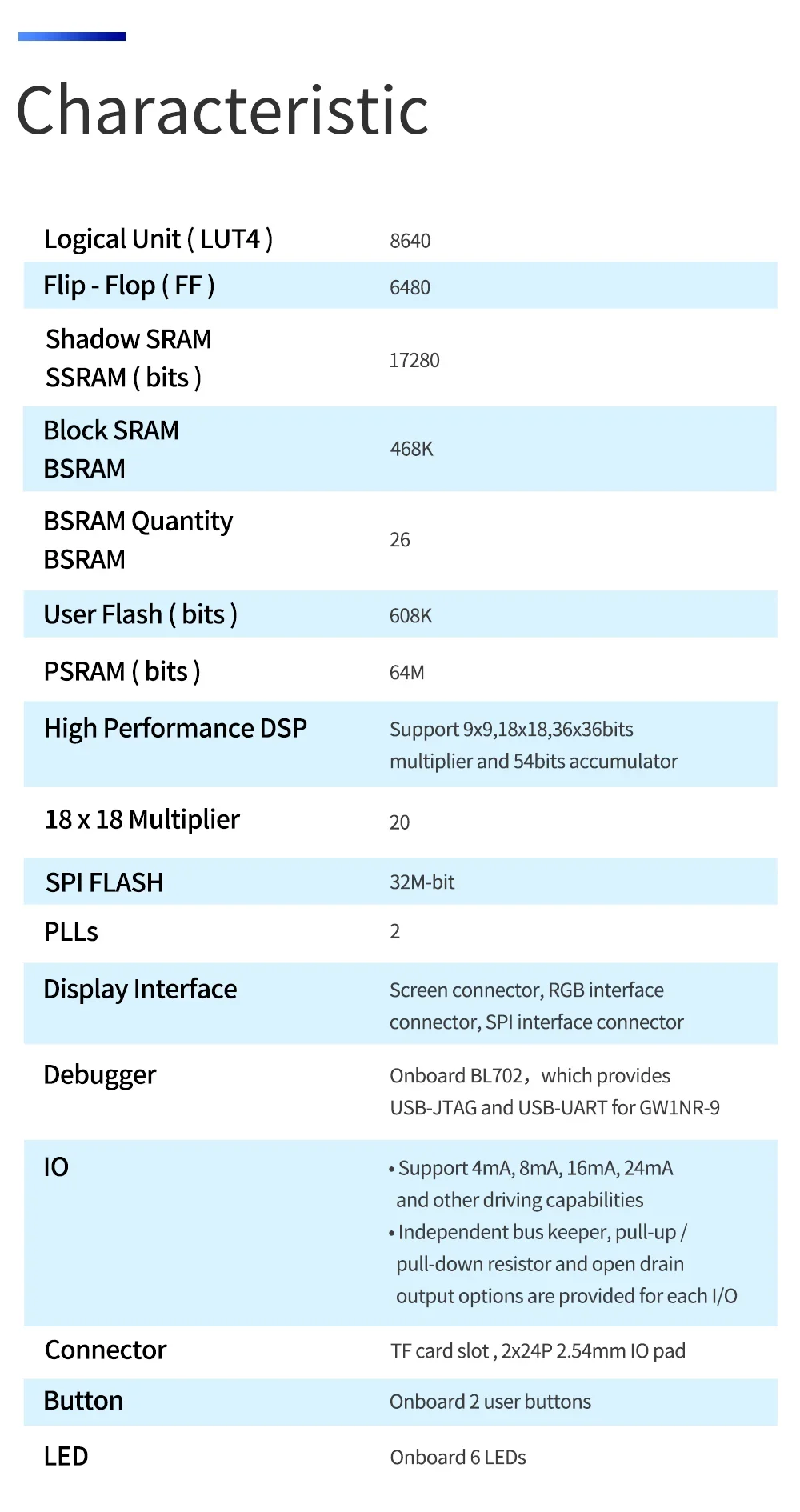

A nivel de recursos, no es una placa “de vídeo profesional”, pero sí está bastante orientada a experimentación seria: integra 8640 LUT4, 6480 flip-flops, 64 Mbits de PSRAM y 32 Mbit de SPI flash, además de 2 PLL. Con ese colchón de lógica y memoria ya se pueden montar desde generadores de test (barras, patrones) hasta buffers de imagen o interfaces donde el vídeo “tira” del ritmo del resto del sistema. <citation src="1,2"></citation> En paralelo, encaja con el enfoque de softcores RISC-V (por ejemplo, PicoRV), así que puedes repartir trabajo: un bloque para vídeo en hardware y un procesador ligero para control, empaquetado de comandos o lógica de interfaz. <citation src="1,2"></citation>
Calidad de materiales y fabricación
La construcción me ha parecido típica de una placa didactica/experimental de este estilo: componentes SMD en densidad media, zonas de conector bien definidas y un conjunto pensado para que sufras menos cuando conectas y desconectas. En la práctica, lo que marca la diferencia no es tanto “el acabado bonito”, sino la facilidad para mantener integridad de señal y evitar fallos tontos.
Hay tres detalles que me han resultado especialmente importantes en uso real:

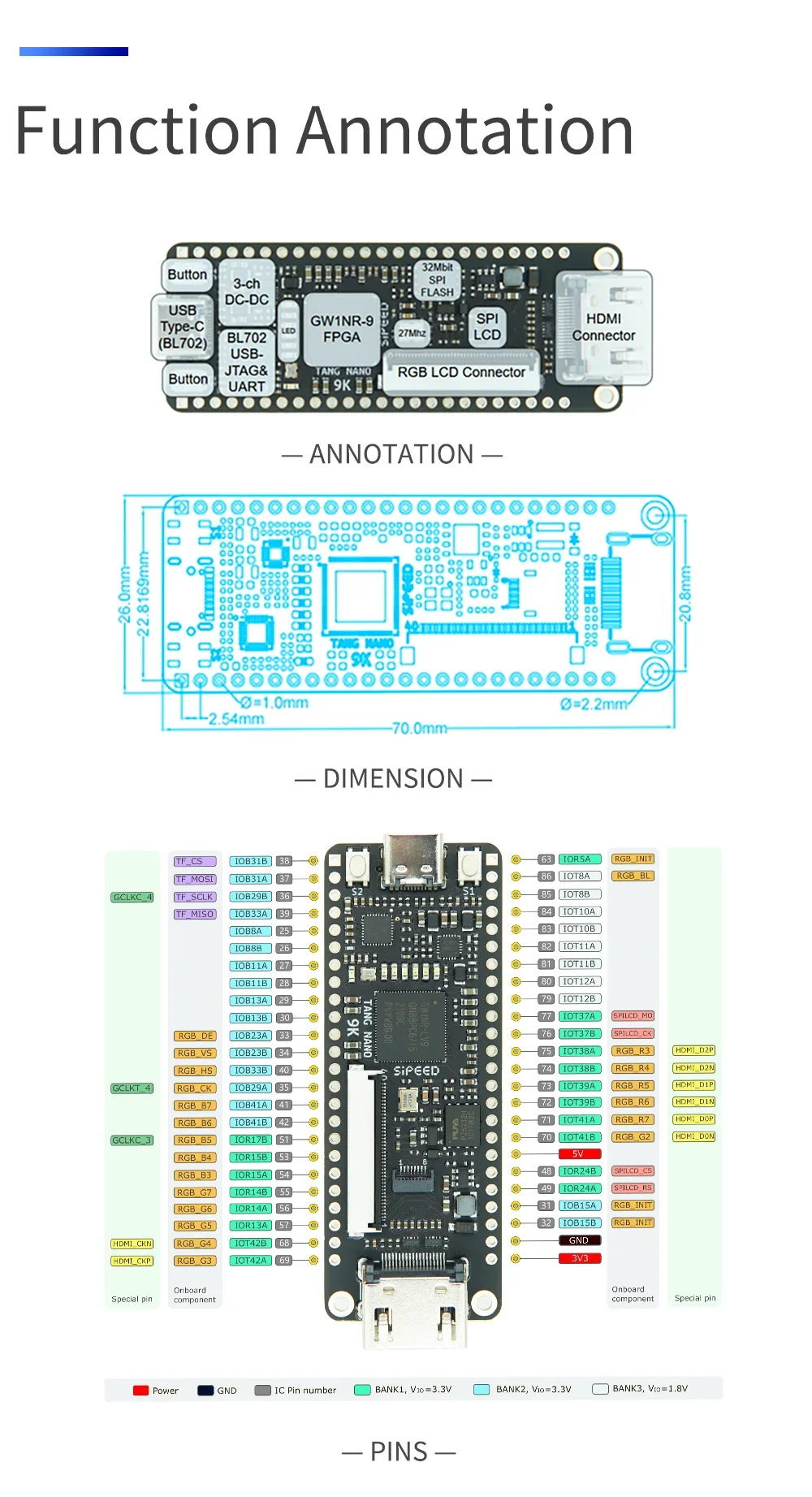

- Conectividad y expansiones: incluye ranura TF y pads de cabecera de 2,54 mm (ademas de botones y LEDs integrados), lo que te permite prototipar I/O sin recurrir siempre a adaptadores raros.
<citation src="1,2"></citation> - Depuración integrada: el interfaz de depuración se resuelve con un chip embarcado que aporta USB-JTAG y USB-UART, muy útil para ciclos rápidos de “cambio de bitstream → prueba”.
<citation src="1,2"></citation> - Uso con HDMI y sus particularidades eléctricas: en mis sesiones de “encendido en mesa” he aprendido a no dar por hecho que todos los receptores arrancan igual. En el mundo HDMI, una parte clave es el handshake (líneas como DDC/CEC) y la alimentación de referencia hacia el conector. En el caso de Tang Nano 9K, se ha reportado que en algunos equipos había que implementar un jumper asociado a R1 cerca del conector HDMI para proporcionar +5 V y activar pullups que hacen que la TV/monitor “reconozca” la señal. Esto no es marketing: es comportamiento real de compatibilidad.
<citation src="7"></citation>
Para durabilidad y longevidad del equipo (sobre todo si vas a pinchar cables y jugar con periféricos), sigo lo que funciona siempre con placas FPGA:
- Descarga electrostática antes de manipular la PCBA.
- Evita cortocircuitos con metal o líquidos en pads mientras está en marcha.
- Respeta el cumplimiento de niveles lógicos de las entradas/salidas.
- Si trabajas con flex cables, asegúrate de que el conector queda totalmente asentado.
<citation src="1,2"></citation> - En HDMI, ojo con que las líneas del bloque HDMI pueden ir con pull-ups y eso puede afectar cuando enrutas señales a cabeceras.
<citation src="1,2"></citation>
Rendimiento en el agua
Llamémosle “agua” al momento en que de verdad “muerde” el sistema: cuando ya no es un LED que parpadea, sino que el vídeo impone su cadencia.
En las sesiones que más he disfrutado, la dinámica típica es:
- Primero saco un patrón determinista (grid o test) para verificar temporización y salida.
- Después meto una capa de memoria/buffer para probar lectura y actualización sin romper el sincronismo.
- Por último, conecto control desde un softcore RISC-V o una rutina de control para cambiar parámetros (posición, color, overlays) mientras el stream sigue estable.
Con una interfaz HDMI en la placa, el punto crítico no suele ser “tener HDMI”, sino mantener el cierre temporal de la ruta de píxeles: si tu lógica tarda lo justo, el resultado se vuelve intermitente o directamente inestable. Aquí es donde la arquitectura de esta placa te ayuda: tienes recursos de lógica y memoria suficientes para construir un pipeline razonable, pero lo importante es que tu diseño se sienta “ingenieril”: separación clara entre generación de sincronismos y composición de imagen.
En cuanto a compatibilidad, la parte HDMI te enseña rápido que no todos los monitores/TV son igual de tolerantes. En una misma bancada he pasado de “no muestra nada, pero reconoce cable” a “imagen perfecta” tras solucionar el tema de alimentación/handshake asociado a pullups; eso es coherente con el tipo de problemas reportados para Tang Nano 9K. <citation src="7"></citation>
Sobre calidad de imagen, mi consejo de uso (para no perder semanas) es empezar con configuraciones simples y validar con un receptor “amable” antes de perseguir al receptor caprichoso. Si quieres máxima robustez, diseña para que el sistema arranque con estados predecibles, y evita depender de detalles marginales del enlace.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Equilibrio didactico/usable: recursos (8640 LUT4, PSRAM 64 Mbits, flash 32 Mbit) suficientes para construir cosas útiles sin convertir el proyecto en una odisea.
<citation src="1,2"></citation> - Depuración cómoda: USB-JTAG/USB-UART integrado acelera mucho el ciclo de iteración.
<citation src="1,2"></citation> - Enfoque hacia HDMI + control: puedes plantear el vídeo como hardware duro y el control como softcore RISC-V, lo que es práctico cuando haces “demostraciones que depuras y ajustas sobre la marcha”.
<citation src="1,2"></citation> - Compatibilidad HDMI mejorable/gestionable: el caso de ciertos receptores donde necesitas alimentar pullups/handshake (jumper de R1) es una señal de que la placa se puede llevar a buen puerto, pero requiere conocer estos matices.
<citation src="7"></citation>
Aspectos mejorables
- Curva de aprendizaje HDMI/handshake: si vienes de electrónica “analógica” o de interfaces simples, HDMI te castiga con compatibilidad. Aquí no hay magia: hay que revisar DDC/CEC/5 V y el modo de salida/transceptor usado.
- Tolerancia a cableado y adaptación: cuando empiezas a intercalar breakout, extensiones o cables largos, la estabilidad puede variar. Si haces pruebas, prioriza conexiones directas y cortas, y solo entonces “estira” el sistema.
- Gestión de niveles y pullups en IO: cuando enrutas señales a cabeceras, conviene recordar que algunas líneas ya vienen condicionadas (pull-ups/pull-downs/open drain), porque eso afecta a tu lógica si asumes que “todo flota”.
<citation src="1,2"></citation>
Veredicto del experto
Yo la recomendaría si tu objetivo es aprender FPGA de verdad y, en paralelo, sacar vídeo HDMI funcional mediante lógica reconfigurable, con la flexibilidad de poder añadir control RISC-V. Para proyectos donde el vídeo sea un “servicio principal” (patrones, interfaces, HUDs simples, generadores controlados), es una plataforma con buen encaje entre recursos y coste.
Si en cambio buscas un camino “plug and play” hacia un stream HDMI complejo sin pelear con compatibilidades, ahí normalmente te irás a placas con un ecosistema más cerrado o soluciones dedicadas. Esta Tang Nano 9K no está para eso: está para construir, depurar y afinar hasta que el monitor deje de ser el enemigo.
