Análisis general del producto
He utilizado el nanoDLA TYPE-C como herramienta portátil de diagnóstico en varias sesiones de trabajo con microcontroladores, módulos de comunicación y pequeños sistemas embebidos. Su planteamiento es sencillo: ofrece ocho canales digitales, una frecuencia de muestreo máxima de 24 MHz y compatibilidad con PulseView, todo ello en un formato muy reducido.
No es un sustituto de un osciloscopio. Su función principal es mostrar estados logicos, medir relaciones temporales y descodificar protocolos digitales. En ese cometido resulta especialmente practico para localizar errores de comunicacion entre una placa de control y perifericos como pantallas, sensores, receptores GPS, modulos de radio o controladores de motores.
En proyectos relacionados con electronica embarcada, donde el espacio en la caja de conexiones suele ser limitado, el tamaño es una ventaja clara. Puedo llevarlo junto con un ordenador portatil, un juego de puntas y un multimetro sin que el conjunto resulte aparatoso.
Calidad de materiales y fabricación

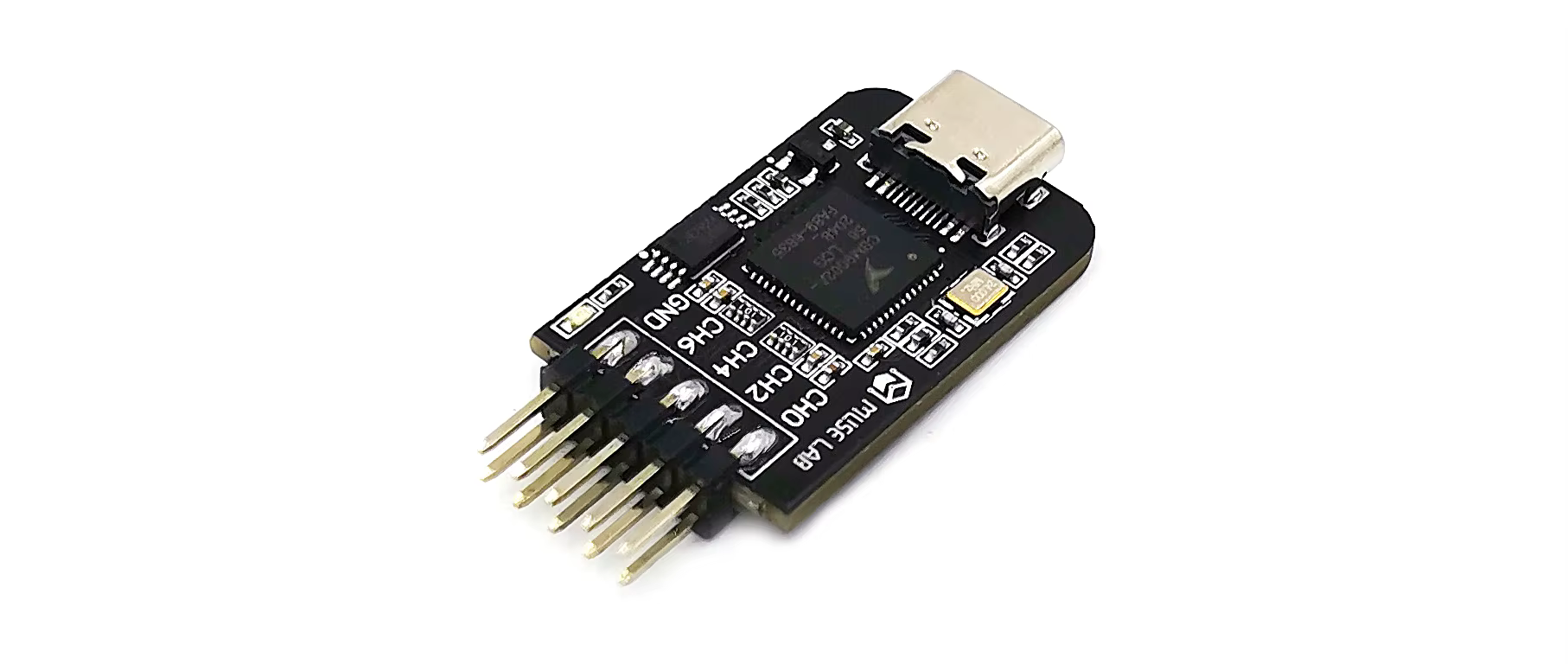

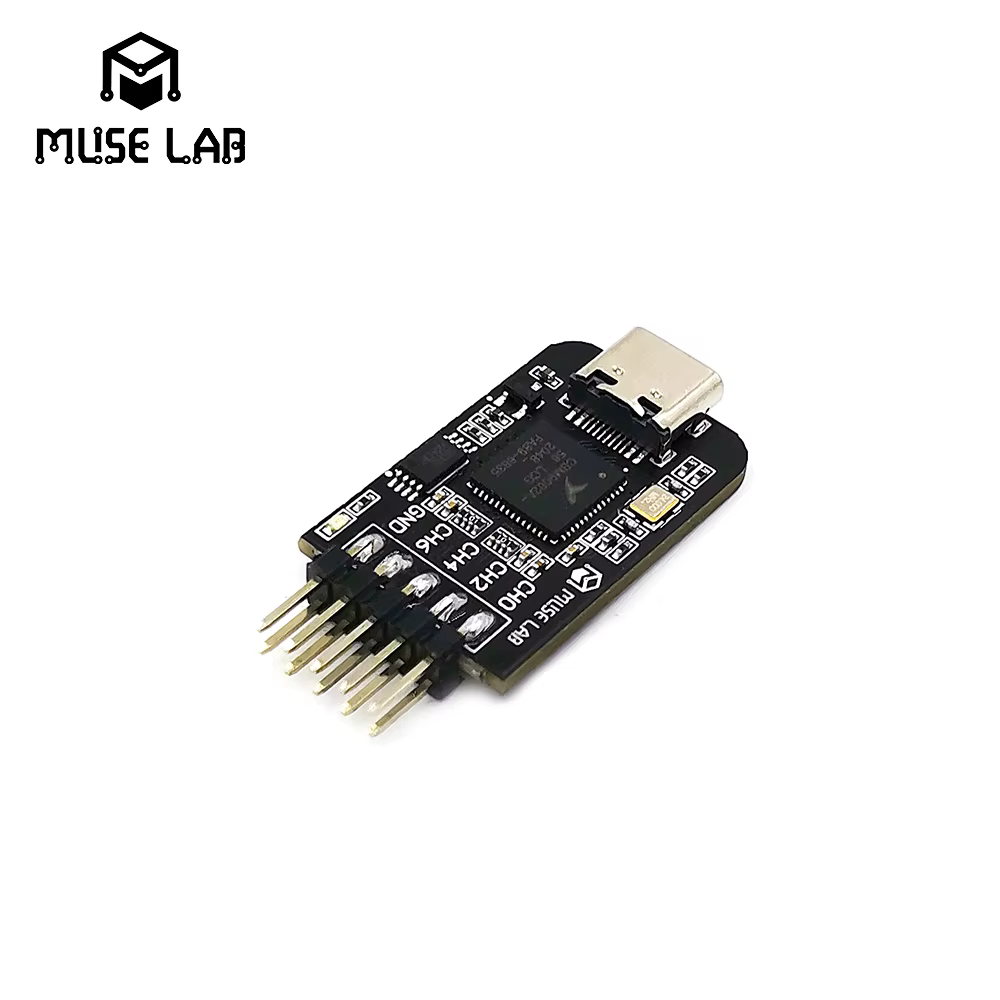

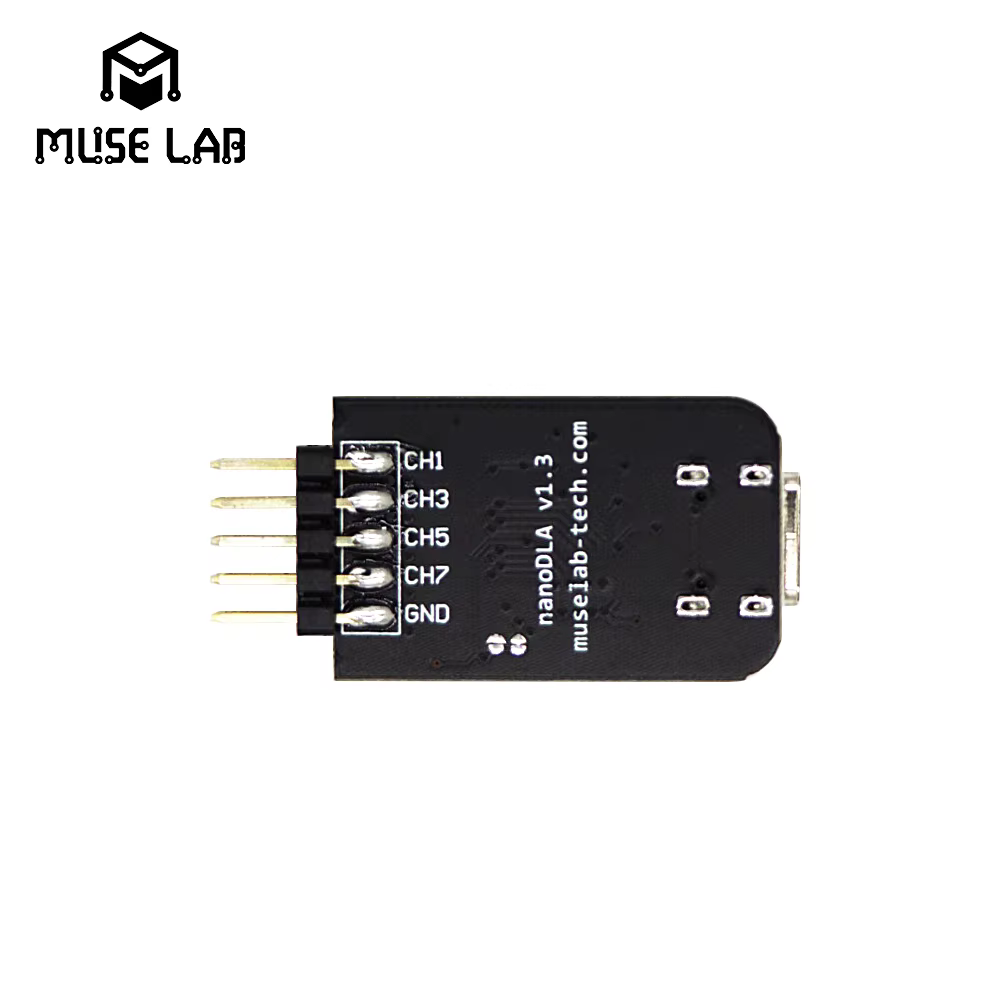

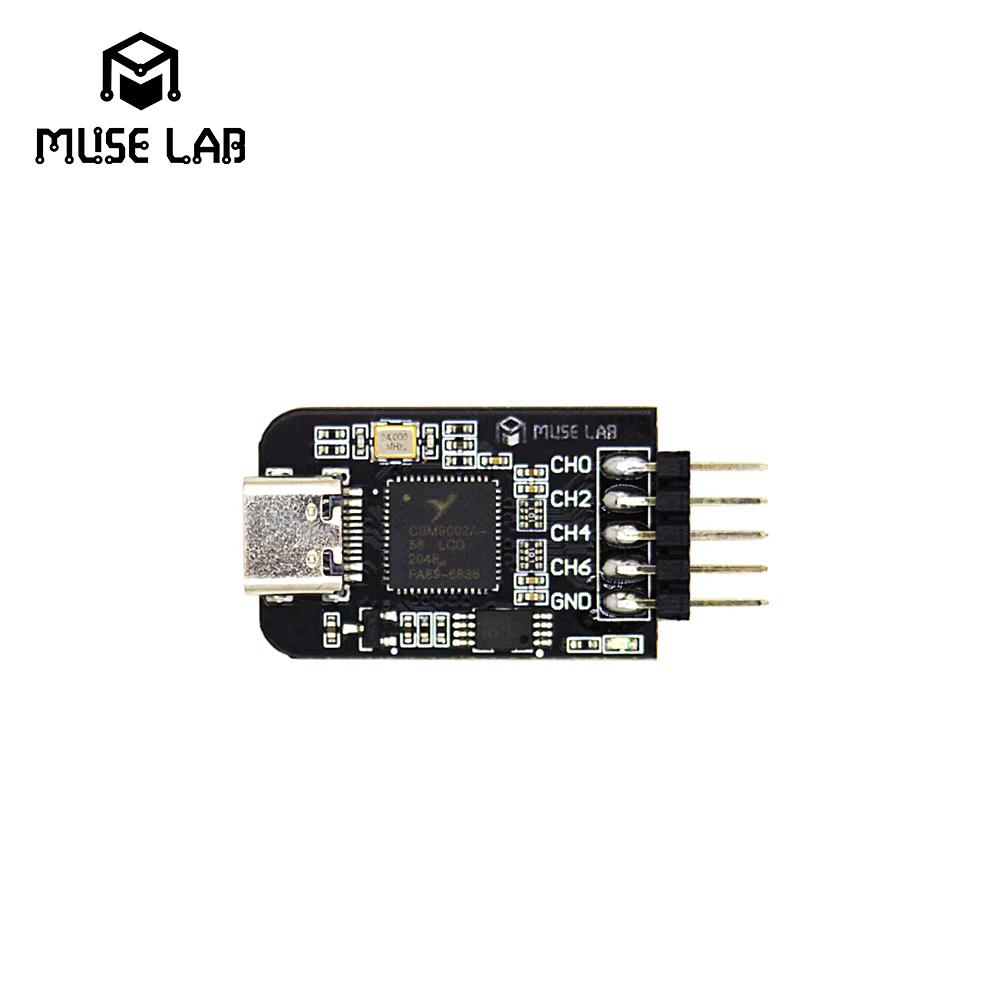

La placa presenta una construccion compacta, con los canales agrupados en una hilera de conexiones y una entrada USB Type-C para enlazarla con el ordenador. El formato aproximado de 3,9 x 2,0 cm facilita su colocacion cerca del circuito bajo prueba, aunque tambien exige cierta atencion al manipular los cables: no conviene dejar el analizador suspendido por el propio cable USB.
Los ganchos de prueba incluidos son funcionales para trabajos de laboratorio y para prototipos con pines accesibles. En placas muy densas, conectores pequeños o instalaciones con vibraciones, su sujecion puede resultar menos firme que la de unas pinzas de mayor calidad. Es un aspecto habitual en este segmento, no un defecto exclusivo del dispositivo.
La compatibilidad electrica cubre señales digitales de 3,3 y 5 V, con un rango de entrada especificado entre -0,5 y 5,25 V. Aun asi, no lo conectaria a una señal desconocida sin comprobar antes su tension con un multimetro. El rango admisible no significa que sea una entrada protegida frente a sobretensiones, transitorios o conexiones accidentales.
Rendimiento en el agua
Aunque no es un equipo de pesca, lo he encontrado especialmente util al revisar electronica auxiliar instalada en embarcaciones y equipos de pesca tecnificada. En una sesion con una placa de control de motor y un modulo GPS, los ocho canales permiten observar simultaneamente la señal serie, una linea de habilitacion, la respuesta de un periferico y varias señales de temporizacion. Esa vision conjunta ayuda a distinguir si el fallo esta en el protocolo o en el momento en que se activa cada componente.

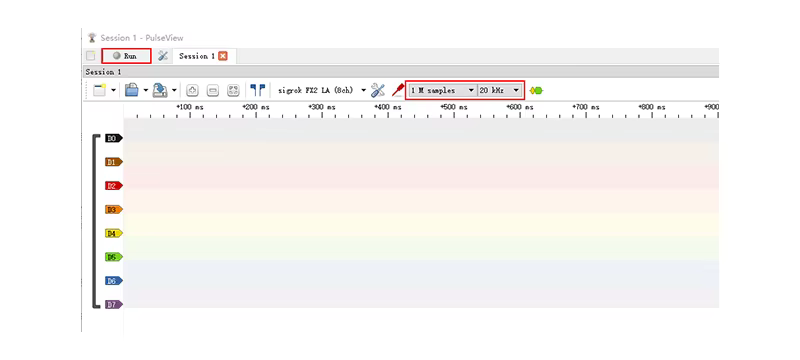

Con UART, la configuracion en PulseView es directa: selecciono el canal, introduzco la velocidad, los bits de datos y la paridad, y reviso las tramas decodificadas. Para diagnosticos de sensores y modulos de posicionamiento resulta muy comodo porque permite comprobar si los datos llegan, si aparecen caracteres erroneos o si la comunicacion se interrumpe de forma intermitente.
Los 24 MHz son suficientes para buses y comunicaciones digitales de velocidad moderada. Conviene recordar que la frecuencia de muestreo debe ser bastante superior a la frecuencia de la señal que se quiere analizar, especialmente cuando interesa estudiar flancos y retardos. En señales rapidas, la resolucion temporal disponible limita la precision, y en esos casos un equipo de mayor velocidad ofrece resultados mas fiables.
La captura simultanea de ocho canales es uno de sus puntos mas practicos. En vez de repetir la prueba para cada linea, puedo relacionar causa y efecto dentro de una misma captura. Esto resulta valioso al depurar señales de reloj, datos y seleccion en buses digitales.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Ocho canales para observar varias señales al mismo tiempo.
- Frecuencia de muestreo de hasta 24 MHz para electronica digital de velocidad moderada.
- Compatibilidad con PulseView y numerosos decodificadores de protocolo.
- Funcionamiento con Windows, Linux, Mac y Android.
- Formato muy compacto para llevarlo en una caja de herramientas.
- Software de codigo abierto, con una comunidad amplia y abundante documentacion.
Aspectos mejorables:
- La frecuencia maxima no resulta adecuada para analizar buses digitales de alta velocidad.
- El kit basico puede quedarse corto si se necesitan cables mas largos, masas adicionales o puntas para conectores muy pequenos.

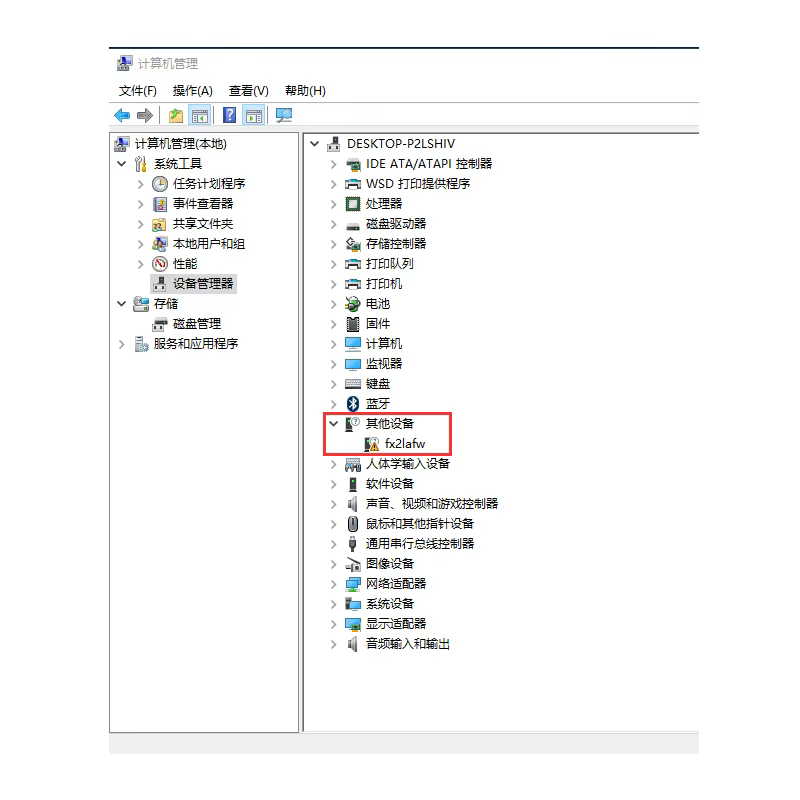

- La instalacion inicial en Windows puede requerir configurar el controlador WinUSB mediante Zadig.
- La carcasa y las conexiones requieren cuidado para evitar tirones sobre la placa.
- No mide amplitud analogica ni sustituye a un osciloscopio para valorar ruido, sobreimpulsos o la forma real de los flancos.
Para obtener capturas estables, conecto siempre la masa del analizador a la masa del circuito y mantengo los cables de señal lo mas cortos posible. Tambien evito utilizar un concentrador USB de baja calidad, ya que una comunicacion inestable puede provocar fallos durante capturas largas. Despues de cada uso, guardo el analizador y los ganchos en una bolsa protegida del polvo y la humedad, especialmente cuando trabajo cerca de embarcaciones o ambientes costeros.
Veredicto del experto
El nanoDLA TYPE-C es una herramienta muy competente para iniciarse en el analisis digital y para resolver problemas habituales en microcontroladores, placas ARM, sistemas embebidos y pequeños montajes FPGA. Su mayor valor esta en la combinacion de ocho canales, PulseView y un tamaño que permite tenerlo siempre a mano.
Frente a analizadores genericos de prestaciones parecidas, la integracion con un entorno abierto facilita encontrar informacion y ampliar el flujo de trabajo. Frente a modelos profesionales, queda por debajo en velocidad, proteccion electrica, calidad de accesorios y robustez mecanica, pero tambien pertenece a una categoria mucho mas economica y portatil.
Lo recomiendo para diagnosticar UART, I2C, SPI y señales de control de velocidad moderada. No lo elegiria como unico instrumento para trabajar con buses rapidos, niveles analogicos o entornos electricamente agresivos. Usado dentro de sus limites y con una buena conexion de masa, ofrece informacion suficiente para ahorrar muchas horas de pruebas a ciegas.
