Análisis general del producto

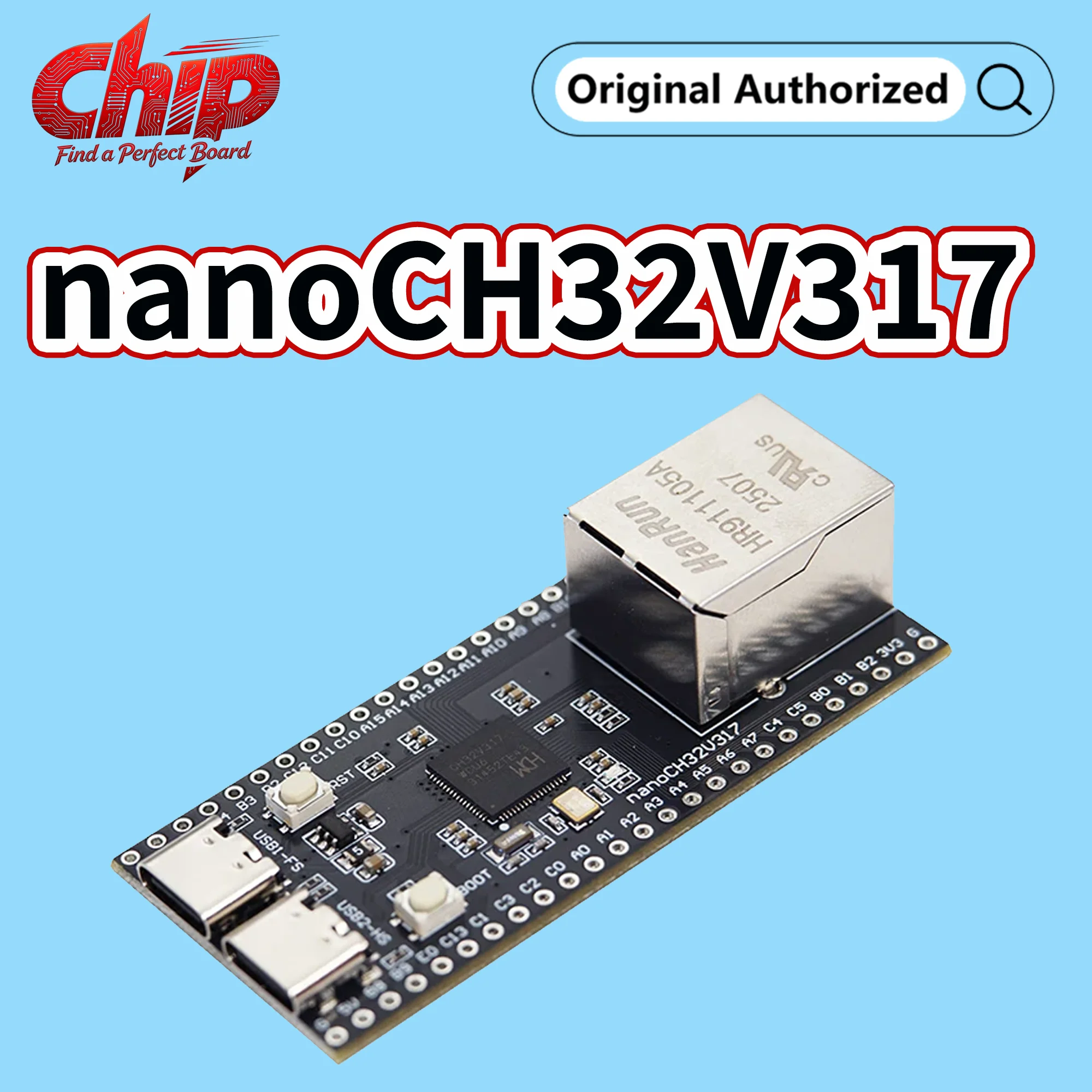

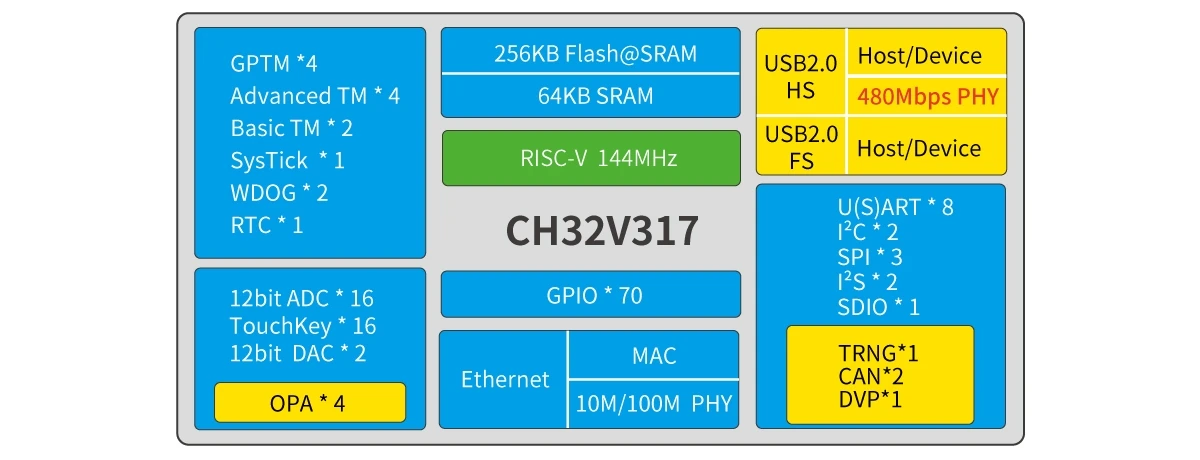

La nanoCH32V317 es una placa de desarrollo para trabajar con el microcontrolador WCH CH32V317WCU6, basado en RISC-V. No es un producto de pesca ni un equipo listo para uso final: su interés está en el prototipado de sistemas embebidos que necesiten combinar control, comunicaciones y periféricos. El procesador puede funcionar hasta 144 MHz, y la placa reúne dos puertos USB, Ethernet 10/100 y recursos como DVP, SDIO y temporizadores PWM para control de motores.
La valoraría para pruebas de firmware, adquisición de datos o pequeños dispositivos conectados. Por ejemplo, puede servir para construir un prototipo que recoja medidas de sensores, las procese y las envíe por Ethernet, o para ensayar una etapa de control PWM antes de diseñar una placa propia. Su utilidad depende, eso sí, de la disponibilidad de herramientas y ejemplos que encajen con el entorno de desarrollo elegido.
Calidad de materiales y fabricación

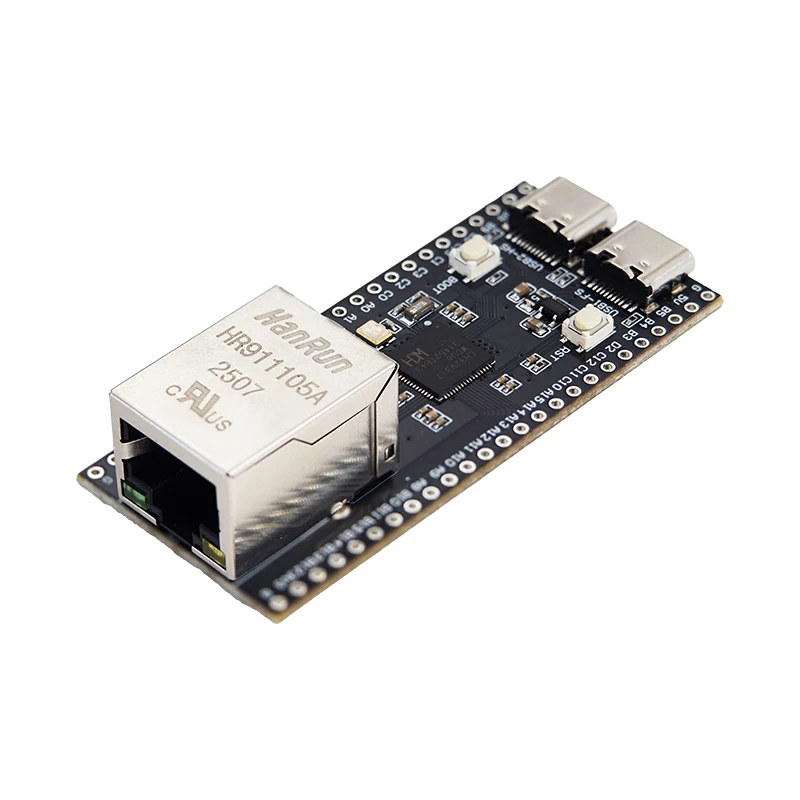

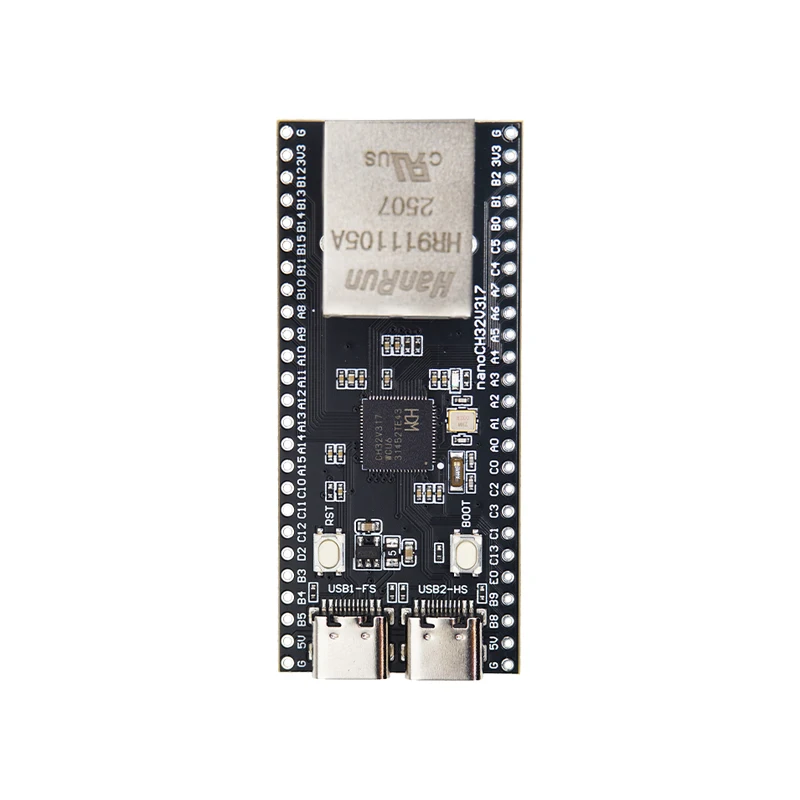

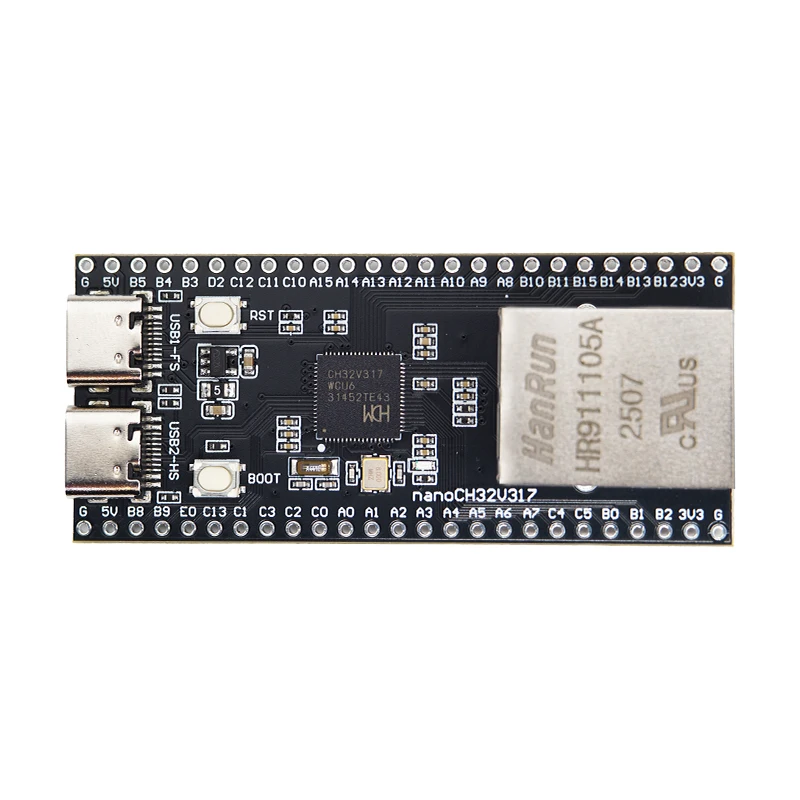

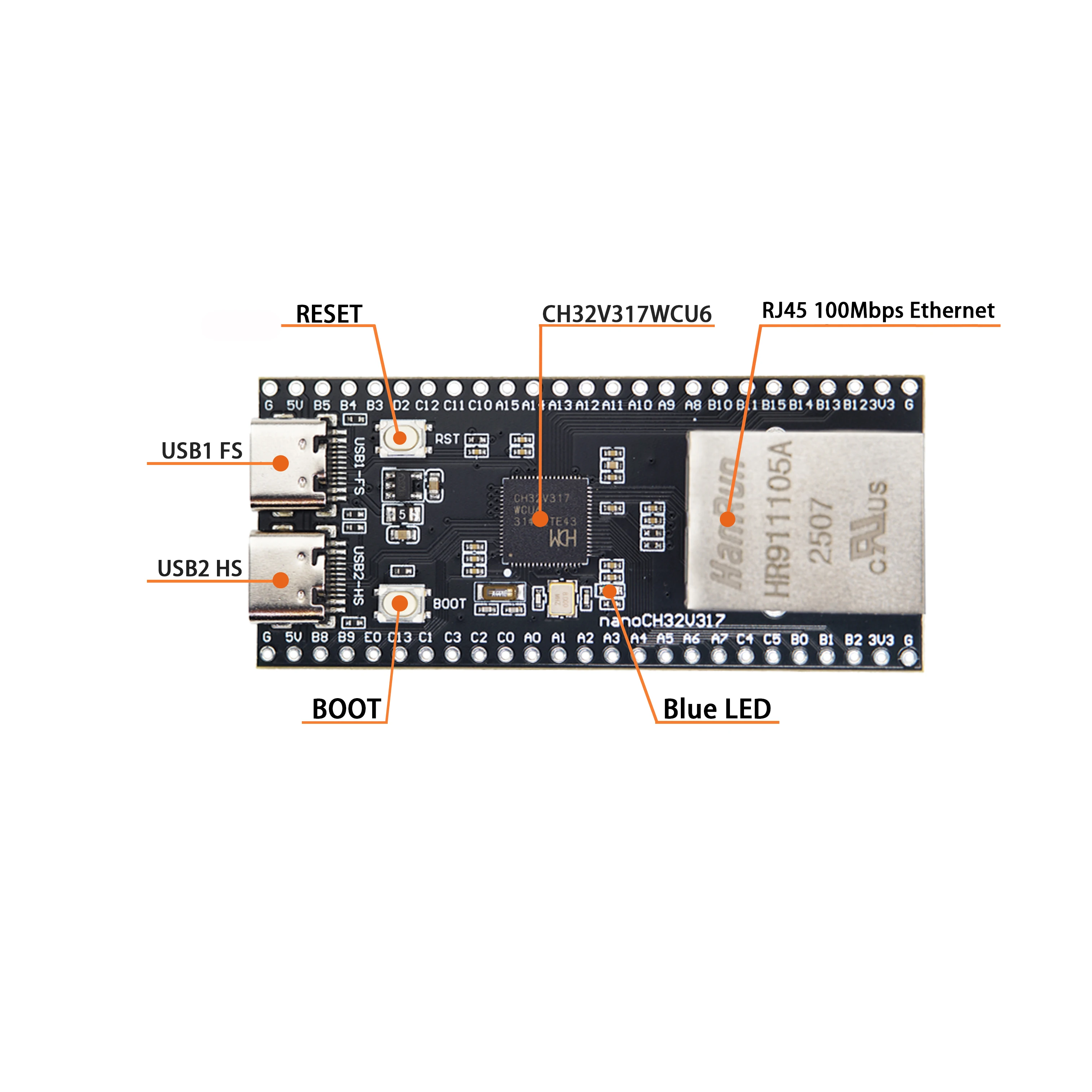

La placa integra dos cristales, de 8 MHz y 32,768 kHz, y dispone de botones de arranque y reinicio, un LED de usuario, dos conectores USB y una toma Ethernet. Estos elementos facilitan la puesta en marcha y las comprobaciones básicas sin tener que montar todo el circuito desde cero. El diseño y los archivos de hardware están publicados, lo que permite revisar el esquema y planificar conexiones con más criterio que basándose únicamente en la distribución visual de los componentes.
No atribuiría una tolerancia mecánica ni una calidad de soldadura concreta sin una inspección física y mediciones de la unidad. Para un prototipo, comprobaría la alineación de los conectores, la continuidad de las señales de alimentación y la firmeza de los pines soldados antes de someterla a ciclos repetidos de conexión. Los dos conectores de 25 pines incluidos en los kits permiten montarla en una placa de pruebas o integrarla en un soporte, pero conviene confirmar la distribución de pines en los esquemas antes de cablear.
Hay una precaución eléctrica importante: la documentación de Zephyr advierte que la placa no incorpora un diodo de protección en VBUS. Por ello, evitaría alimentar simultáneamente un dispositivo desde USB y la placa desde una fuente externa, salvo que se haya comprobado el circuito y se haya diseñado la alimentación para impedir retornos de corriente.
Rendimiento en el agua
No procede valorar su rendimiento «en el agua»: no es un artículo de pesca, no está descrita como estanca y no debe exponerse a humedad, salpicaduras ni ambiente marino. En una embarcación, una caja protectora por sí sola no basta si no se resuelven correctamente la ventilación, la condensación, los prensaestopas y la corrosión de conectores. La consideraría únicamente para desarrollo electrónico en un entorno seco y controlado.
En el banco de trabajo, el doble USB ofrece flexibilidad para probar funciones distintas: USB1 corresponde a un dispositivo USB-FS y USB2 a un dispositivo USB-HS. No conviene asumir que ambos puertos son intercambiables; hay que elegir el adecuado según el modo de funcionamiento y el firmware. La descarga directa mediante USB evita depender siempre de un programador externo, aunque el procedimiento requiere poner el chip en modo bootloader. Para depuración mediante SWD, el repositorio documenta conexiones con WCHLink; por tanto, disponer de ese accesorio puede ser útil si se necesita inspeccionar el programa paso a paso.
Puntos fuertes y aspectos mejorables
- A favor: concentra conectividad poco habitual en una placa compacta de desarrollo: Ethernet 100BASE-TX con MAC y PHY integrados, dos interfaces USB y periféricos para vídeo, almacenamiento y PWM.
- A favor: ofrece más de una vía de programación. La documentación incluye descarga por USB y opciones con herramientas externas, además de ejemplos de uso para diferentes entornos.
- A mejorar: exige familiaridad con el ecosistema WCH, la configuración de compilación y el arranque del bootloader. No la recomendaría como primera placa para quien busque una experiencia inmediata tipo «conectar y usar».
- A mejorar: antes de diseñar una carcasa o una placa de expansión hay que consultar los esquemas y confirmar dimensiones, alimentación y asignación completa de pines; no conviene deducir esos detalles a partir de fotografías.

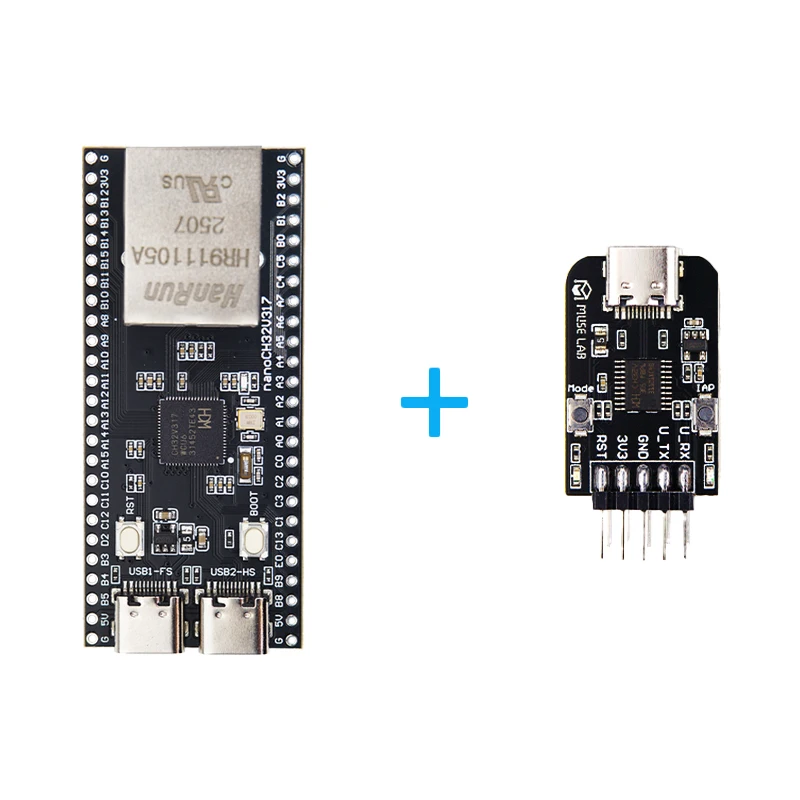

- A tener presente: los kits no incluyen todos los mismos accesorios. Hay que comprobar si la opción elegida incorpora cable USB-C, WCHLink-E o ambos.
Veredicto del experto
La nanoCH32V317 parece una base interesante para prototipos embebidos con Ethernet y USB, especialmente si el objetivo es explorar el CH32V317WCU6 sin diseñar de entrada una placa propia. Frente a placas más sencillas centradas en GPIO o conectividad básica, destaca por la variedad de interfaces; frente a plataformas con una comunidad más amplia, puede requerir más consulta de documentación y adaptación del entorno.
La elegiría para pruebas técnicas concretas, no como solución final ni para instalarla sin protección en una zona húmeda. Antes de alimentar periféricos, revisaría el esquema de alimentación; antes de cablear, confirmaría el pinout; y para trabajar con USB, distinguiría claramente el puerto FS del HS. Si se aborda con esas precauciones, ofrece una plataforma versátil para validar ideas y trasladar después el diseño a hardware propio.
