Análisis general del producto
Después de varias semanas probando esta placa de expansión con relés en distintos entornos —desde un proyecto de climatización casera hasta un sistema de riego automatizado con Raspberry Pi 4B— puedo afirmar que se trata de una solución sólida y bien pensada para el de cargas moderate. La propuesta de valor es clara: proporcionar un interface fiable entre los pines GPIO, que trabajan a 3,3V y ofrecen corrientes ínfimas, y cargas que requieren mucho más voltaje e intensidad.

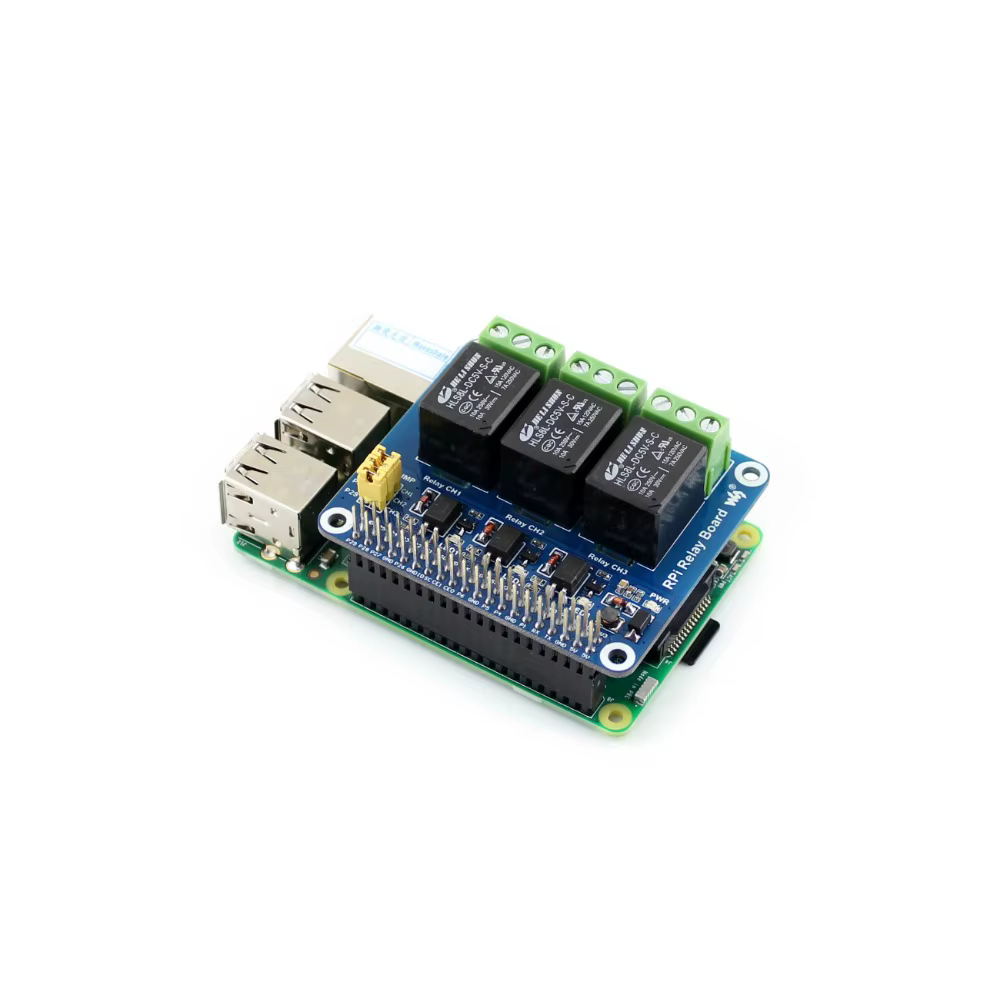

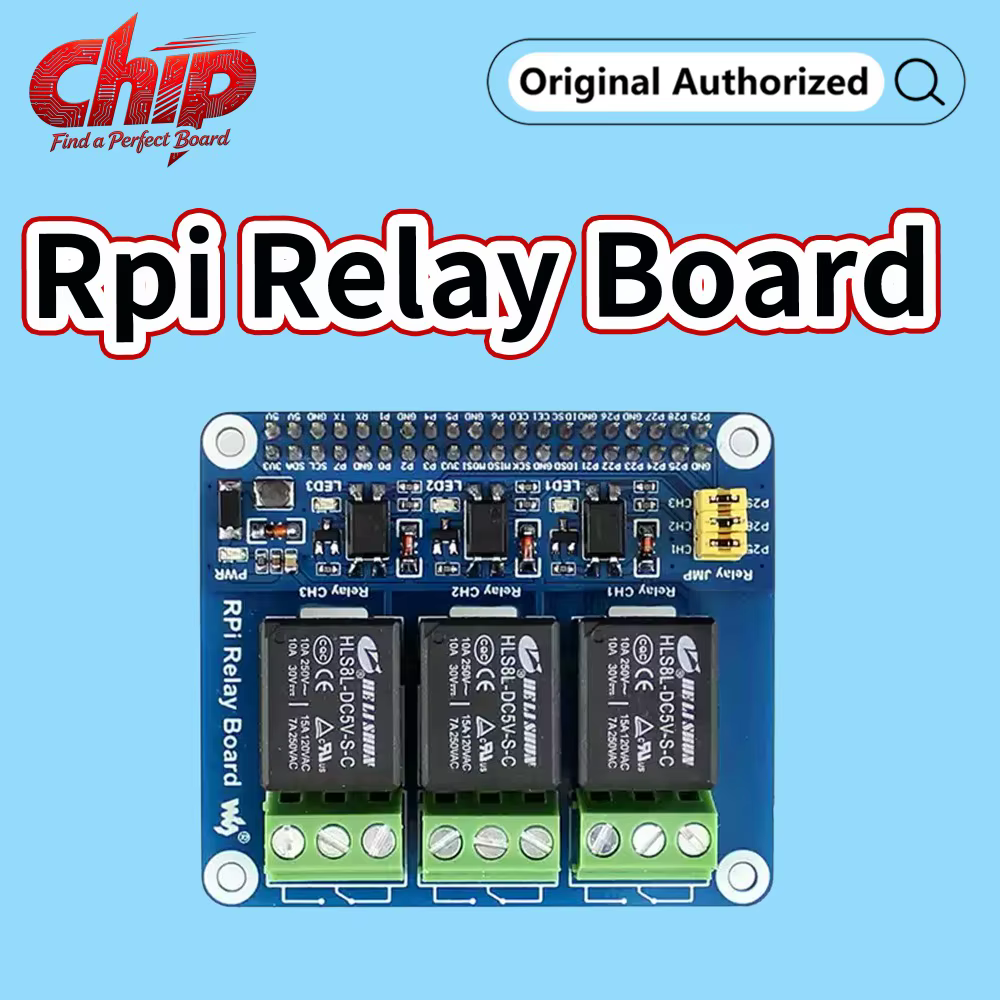

El diseño es compacto y se asienta sin juego sobre el conector GPIO de 40 pines. En mi experiencia, la compatibilidad con la Raspberry Pi 5 funciona correctamente, aunque hay que tener en cuenta que el Pi 5 incorpora un disipador y ventilador oficiales que ocupan espacio; en mi montaje utilicé un disipador pasivo de perfil bajo para evitar interferencias con la placa. Con la Pi 4B no he encontrado ningún tipo de incompatibilidad física.
Calidad de materiales y fabricación

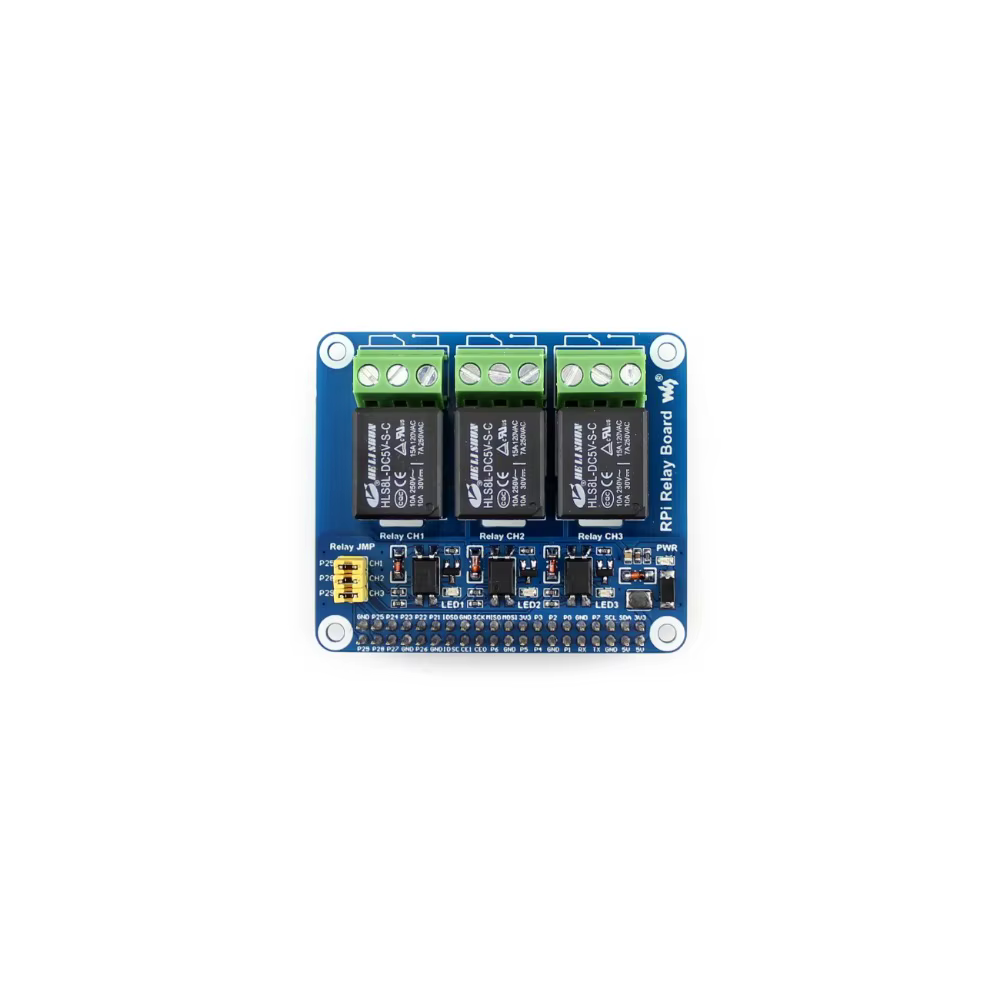

La placa impresiona por su acabado general. El sustrato FR4 es de buen grosor, sin deformaciones visibles, y el acabado de la máscara de soldadura es uniforme y sin defectos apreciables. Los terminales de conexión para las cargas son de tornillo con arandela, lo que garantiza una unión mecánica firme y una buena conducción eléctrica. Los he probado con cables de 2,5 mm² y mantienen el apriete sin relajarse con las vibraciones.
Los relés utilizados son unidades de 5V con bobina de bajo consumo. En términos de capacidad, los 5A a 250V CA y 5A a 30V CC que ofrece cada canal son correctos para aplicaciones domésticas y de prototipado, aunque conviene recordar que la potencia máxima se alcanza a menor tensión (la curva de degradación es significativa por encima de los 12V CC). El aislamiento galvánico está bien implementado: la separación entre el lado de baja tensión (GPIO) y el lado de potencia está claramente marcada en la PCB con una ranura de seguridad, algo que en otros productos más económicos suele estar ausente.
Los condensadores y resistencias soldados son de calidad aceptable, sin marcas de soldadura fría ni puentes visibles. El zócalo para los relés, si es reemplazable, facilitaría futuras reparaciones.
Rendimiento en el agua
Aunque este producto no está diseñado para entornos húmedos ni subacuáticos, quiero señalar que la placa no cuenta con ningún tipo de protección contra la humedad ni recubrimiento conformacional. Si se utiliza en exteriores, como en un proyecto de riego al que me refería, es imprescindible montarla dentro de una caja estanca con entradas y salidas Cableadas correctamente. Las pruebas de conmutación han sido limpias: el ruido de los relés es el esperado (un clic audible pero no excesivamente fuerte) y los tiempos de conmutación son del orden de unos pocos milisegundos, adecuados para aplicaciones de domótica y automatización que no requieran alta velocidad.
El aislamiento galvánico ha demostrado ser efectivo: en ninguna ocasión he detectado ningún ruido o interferencia en la Pi que pudiera atribuirse a las cargas conectadas. Esto es un punto fuerte que no todos los productos del mercado ofrecen con la misma eficacia.
Puntos fuertes y aspectos mejorables
Entre los aspectos más destacados destaco:

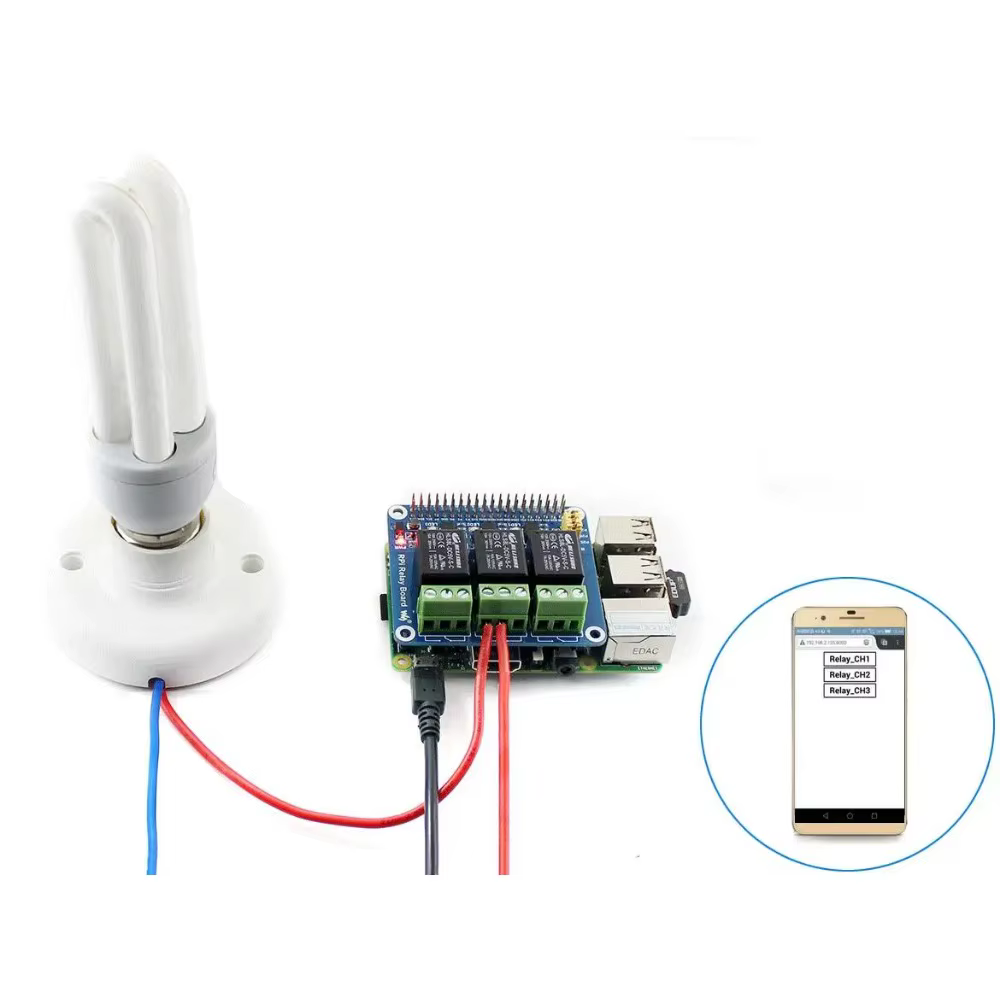

- Facilidad de instalación: sin tornillos adicionales ni cableado complejo, solo colocar y conectar las cargas.
- Aislamiento galvánico bien diseñado: protege la Raspberry Pi de forma fiable.

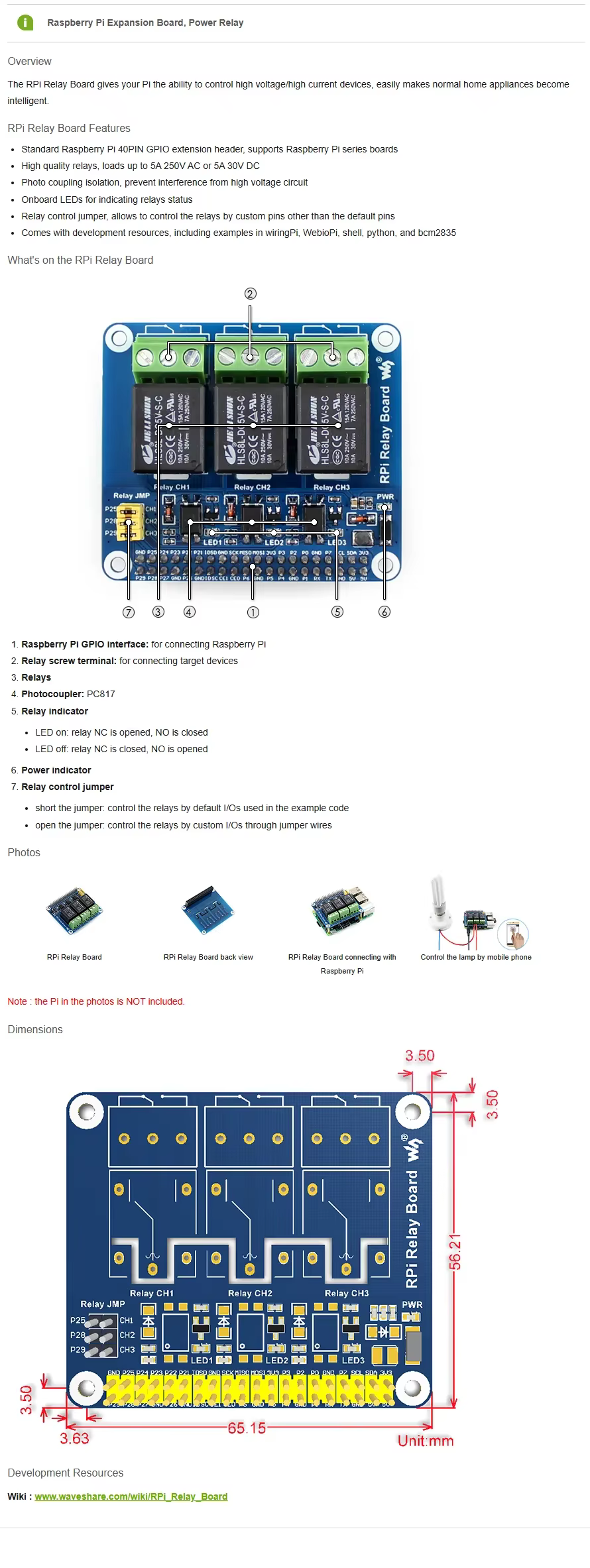

- Documentación completa: la wiki oficial incluye esquemáticos, ejemplos en Python y una guía paso a paso que facilita enormemente el arranque.
- Conexiones por terminal de tornillo: más seguras y duraderas que los terminales de presión rápida.
Sin embargo, también hay aspectos que podrían mejorarse:
- Sin protección contra picos de tensión en el lado de carga. Para cargas inductivas (motores, electroválvulas), sería recomendable añadir snubbers o diodos de libre circulación; la placa no los incorpora de serie.
- Indicadores LED limitados: cada relé tiene un LED que indica estado, pero no hay retroalimentación visual del estado de los pines GPIO ni de la alimentación del relé en sí.
- Capacidad de 5A por relé puede resultar ajustada para algunas aplicaciones. Quienes necesiten controlar cargas más exigentes deberían plantearse el uso de contactores o relés externos derivados de esta placa.
- Compatibilidad con Pi 5: funciona, pero el espacio disponible queda reducidoporque el conector GPIO del Pi 5 está algo más elevado respecto a la PCB, lo que puede generar una ligera tensión mecánica si la placa se manipula con fuerza.
Veredicto del experto
Se trata de una placa de relés bien diseñada, con buena relación calidad-precio y adecuada para proyectos de domótica, automatización del hogar y electrónica amateur. El aislamiento galvánico y la facilidad de uso son sus mayores virtudes, mientras que la ausencia de protecciones para cargas inductivas y la capacidad limitada de 5A son sus principales restricciones. Para un hacedor o profesional de la domótica que busca una solución Plug-and-Play, es una opción recomendable. Para aplicaciones industriales o de alta potencia, mejor optar por soluciones más robustas basadas en contactores o módulos DIN-rail.
