Análisis general del producto
En mi banco de trabajo me ha resultado una placa especialmente apta para prototipar lógica digital sin irte a formatos grandes. La he usado para montar “cerebros” de dispositivos auxiliares para pesca: desde controladores simples de sensores (contactos, reed, optointerruptores) hasta módulos de señalización y adquisición a baja velocidad. No es una placa “para llevar al agua” por sí sola; su valor real aparece cuando la conviertes en electrónica embebida dentro de una caja estanca con conectores bien resueltos.
Trabajé varios fines de semana en el Ebro y en un embalse con calas someras y carril de vegetación, donde el reto no es sólo detectar la picada, sino hacerlo con señales limpias (evitando falsas activaciones por vibración, cambios de luz o disparos erráticos del sensor). En esos contextos, una FPGA pequeña como esta te permite ajustar tiempos, filtrado digital y estados de control, algo que con microcontroladores “genéricos” a veces acabas compensando a base de software, cables y ad hoc.

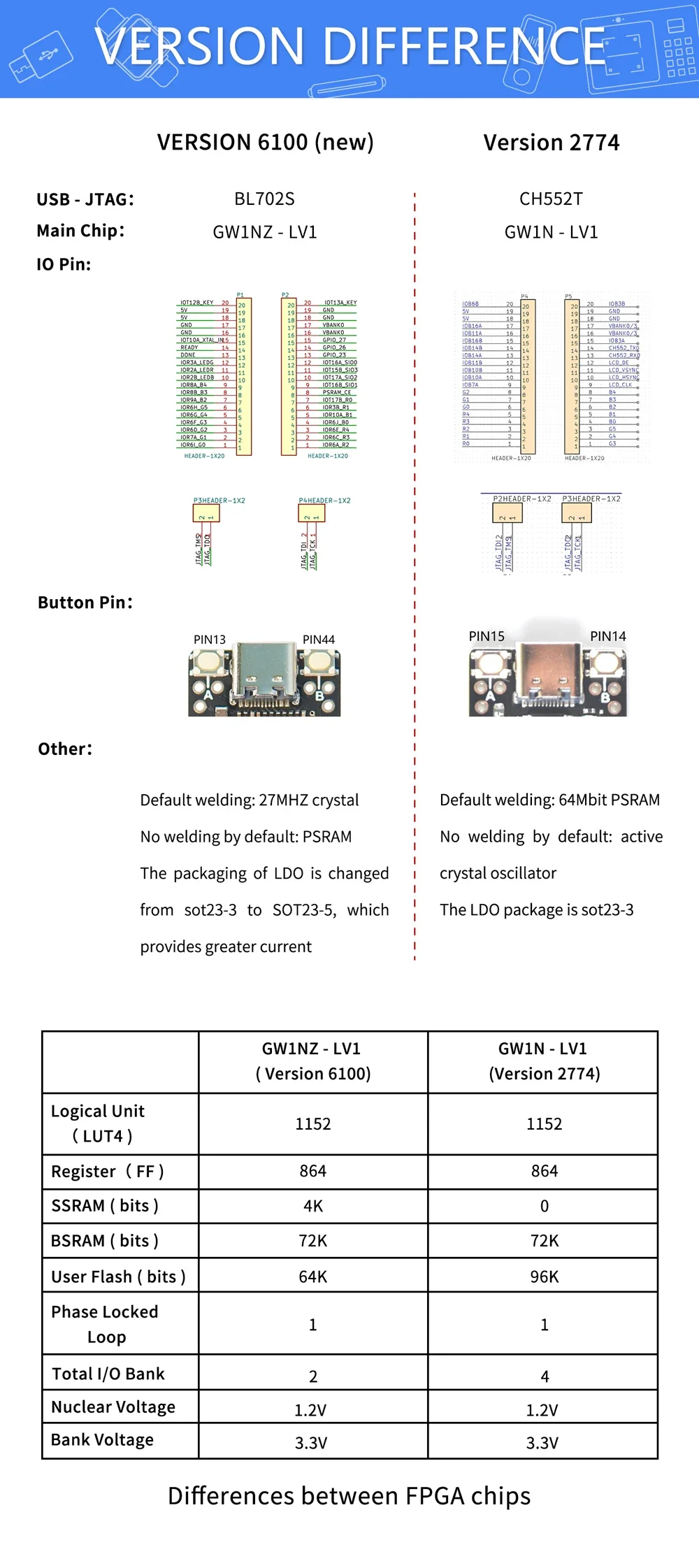

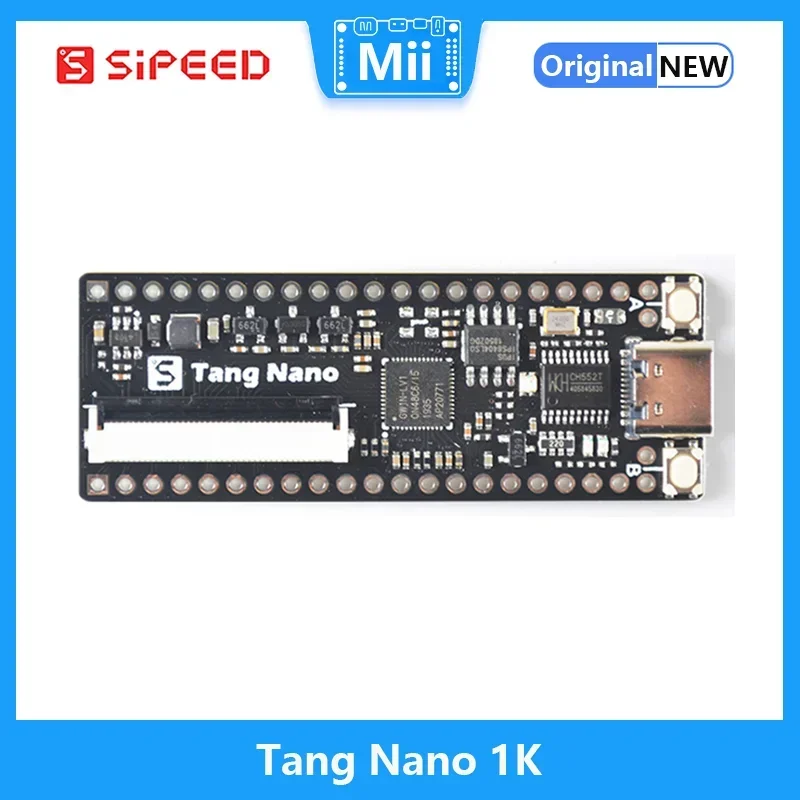

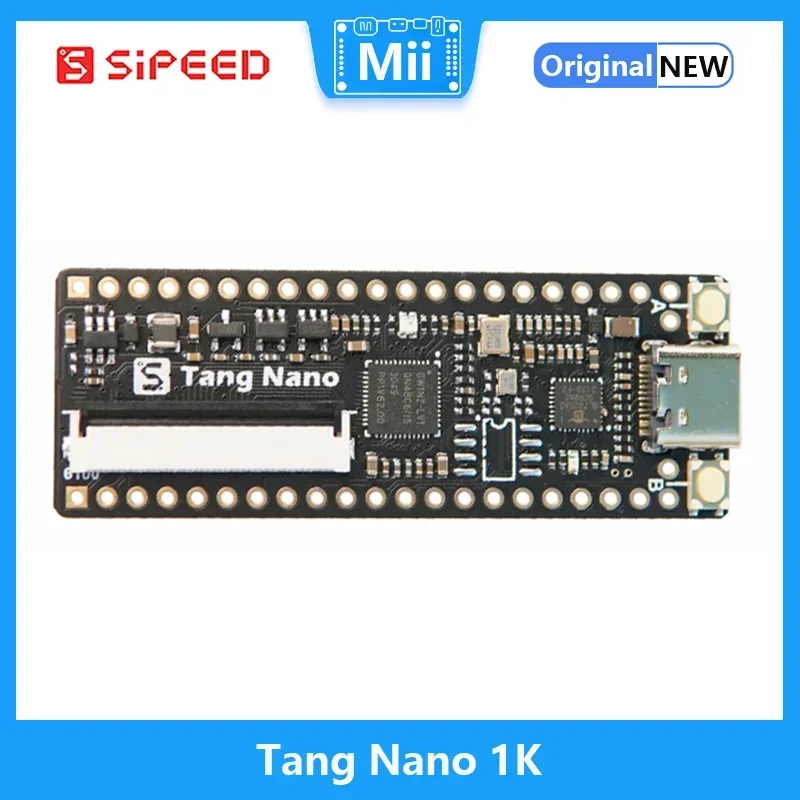

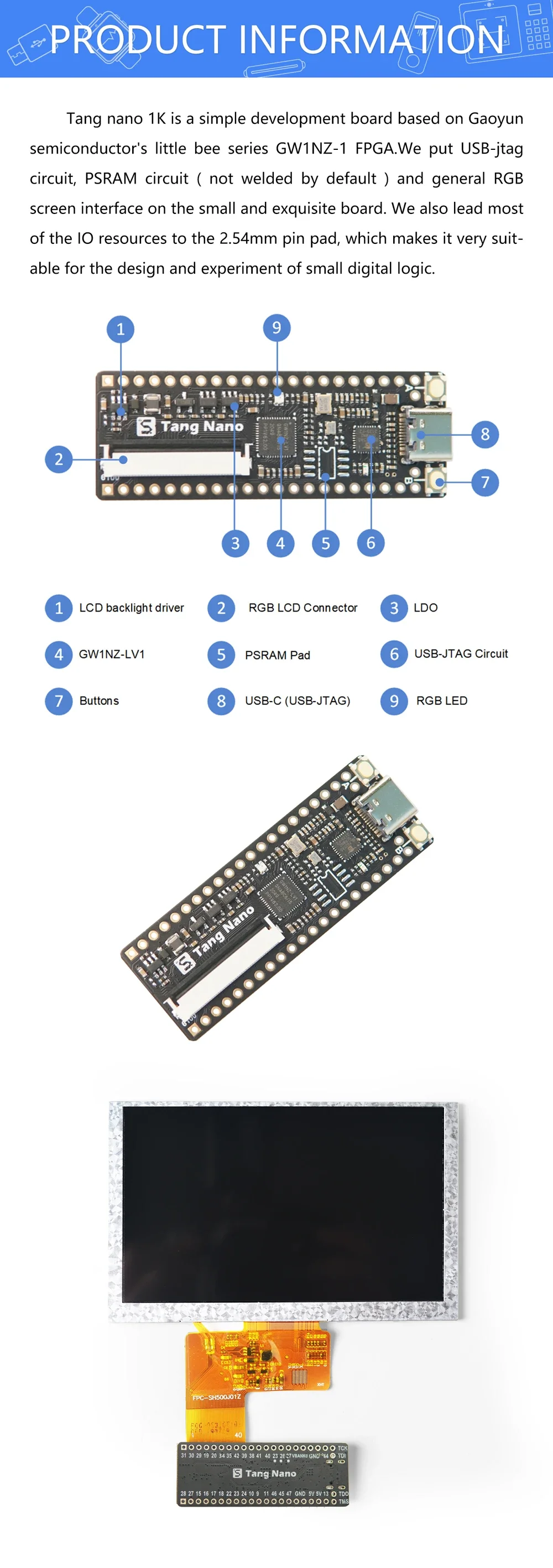

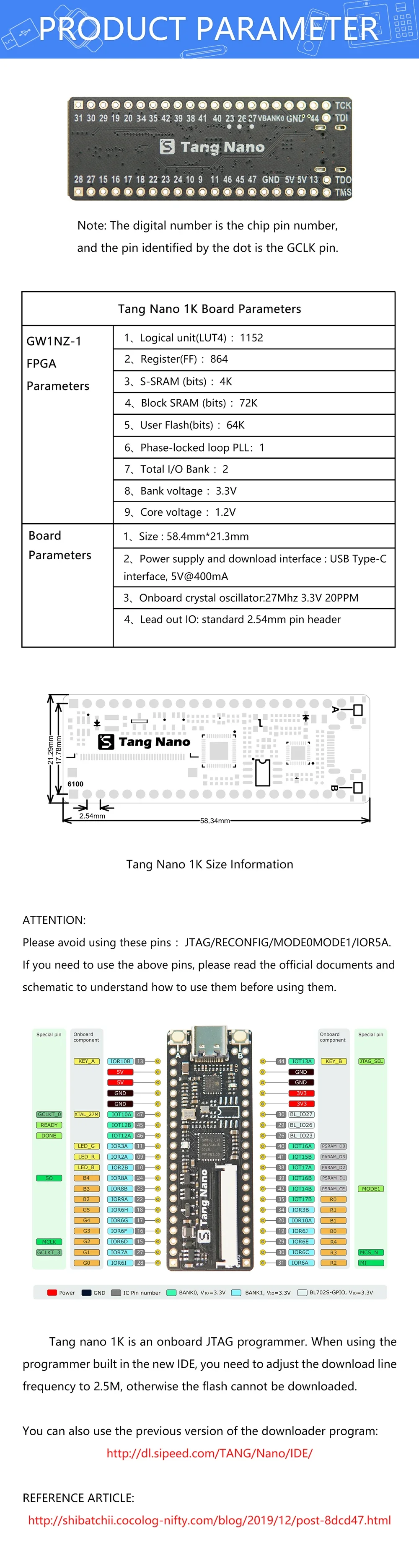

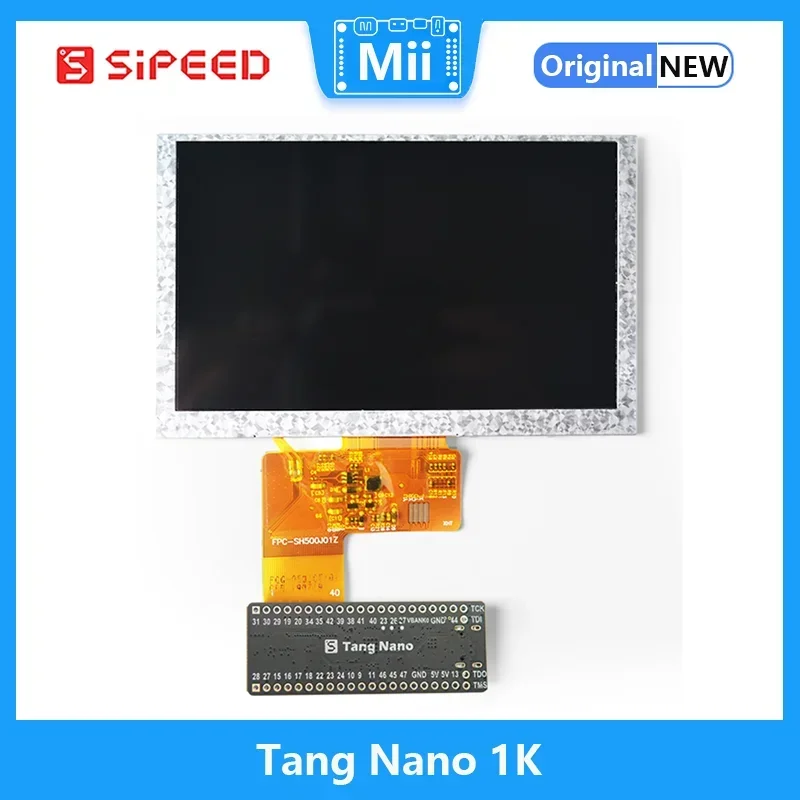

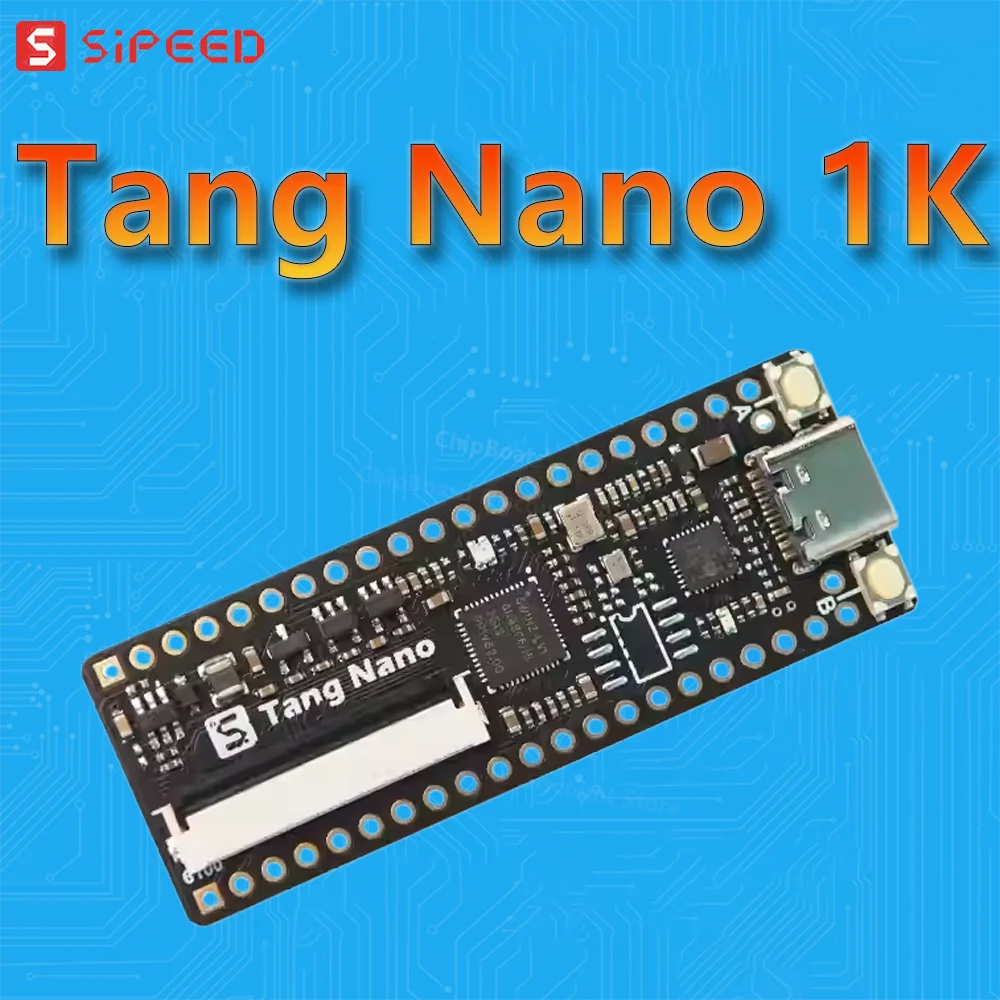

A nivel de recursos, monta una FPGA GW1NZ-LV1QN48C6/I5 y trae un conjunto útil para prototipos: 1152 LUT4, 72K bits de block SRAM, 64K de flash de usuario, un PLL, y un oscilador activo de 27 MHz que facilita construir temporizaciones consistentes desde el primer día. Además incorpora interfaz tipo RGB LCD y un depurador USB-JTAG integrado, lo que acelera muchísimo el “ciclo conectar-probar-corregir” cuando estás iterando versiones de tu lógica.
Calidad de materiales y fabricación
La placa, por construcción, se parece más a una plataforma de prototipado industrial que a una “caja de hobby”: el PCB suele venir bien terminado para el tamaño compacto, y los componentes de soporte (regulacion, cristales y el entorno de programación) están pensados para mantener estabilidad eléctrica durante la programación y el funcionamiento.
Donde se nota mi experiencia de campo es en las limitaciones que impone el formato compacto: al cablear salidas hacia sensores y módulos externos (algo habitual si la usas para pesca), la consistencia mecánica depende mucho de cómo fijes el conjunto. En mis montajes, cuando no he hecho una sujeción firme (bridas + espuma anti-vibración + prensaestopas con holgura), he visto comportamientos intermitentes por fatiga de cableado y microdesconexiones, no por la FPGA en sí. Es decir: el limitante suele ser el “conjunto” y no el silicio.
Para proyectos que vayan a estar cerca de humedad, yo recomiendo asumir que la placa debe ir siempre en una envolvente: el PCB no está diseñado para condensación, salpicaduras repetidas ni atmósferas con sales. De hecho, en placas FPGA de esta familia se insiste en evitar cortocircuitos por presencia de líquidos en pads y en vigilar tensiones de GPIO según esquema, además de aplicar precauciones electrostáticas al manipular el ensamblaje.
Rendimiento en el agua
Aquí conviene separar dos realidades. La primera: la placa en sí no “rinde en el agua”; lo que rinde es el sistema que construyes alrededor de ella. La segunda: la FPGA te ayuda a mejorar el rendimiento en pesca porque te da control sobre temporización, filtrado y lógica de decisión.
En una de las pruebas, monté un detector de picada basado en señal digital (contacto mecánico y, en otra versión, un optointerruptor con protección mecánica). El problema típico en pesca es que hay vibraciones (botes, viento, movimiento del caño) que activan el sistema como si fuera una picada. Con FPGA, puedes implementar un debounce real por tiempo (muestreo y validación tras N ms estables) y además condicionar el evento a un patrón: por ejemplo, “primero quietud”, luego “cambio”, luego “confirmación”. En dos embocaduras con fondo de grava fina y corriente variable, esto redujo falsos avisos frente a una lógica simple de “cambio inmediato”.
En otra salida nocturna, usé salidas para controlar una hilera de LEDs como aviso local (y dejar preparado un modo “señal fuerte” cuando el sensor confirma). El oscilador de 27 MHz y la lógica síncrona te dan una referencia temporal estable para PWM o para ventanas de tiempo: lo que en el banco parece fino, en el agua se nota cuando quieres que la señalización no parpadee de forma errática.
Donde sí he tenido que afinar: en los cables largos hacia sensores, el ruido captado puede convertir una entrada “limpia” en algo que tu FPGA interpreta como transición. No es fallo de la placa; es ingeniería de cableado. En mis montajes para pesca, el patrón que mejor funciona es:
- masa y retorno bien definidos (estrella si puedes),
- cableado apantallado en tramos largos si el entorno es eléctrico,
- y una capa de protección (TVS en línea, resistencias serie donde proceda, y entradas con histéresis a nivel de diseño del circuito).
La caja estanca debe incorporar pasamuros y dejar drenaje/ventilación según el riesgo de condensación. Cuando he usado cajas sin control de condensación, he visto corrosión en conectores y degradación de contacto en conmutadores: ahí la FPGA puede seguir perfectamente, pero el sensor deja de hablarte.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Ciclo de desarrollo rápido: con el depurador USB-JTAG y el LCD/interfaz asociada, depuras estado con menos “oscuridad”. Para proyectos de pesca (donde el sistema está “a ciegas” bajo lluvia y viento), poder ver señales internas ayuda mucho.
- Recursos suficientes para control y filtrado: con LUT y SRAM internas puedes construir autómatas y buffers sencillos para que la lógica decida con criterio, no con “instantáneas”.
- Temporización estable gracias al oscilador activo y al PLL (para construir ventanas de validación y ritmos de aviso).
Aspectos mejorables (en el uso real)
- Limitación práctica de entradas/salidas: para proyectos que terminen manejando muchos sensores y comunicaciones simultáneas, esta clase de FPGA puede quedarse corta y te empuja a diseñar multiplexado o a externalizar lógica.
- Integración mecánica: en pesca, el problema recurrente es la vibración y el cableado. Si no lo “anclas” bien, el comportamiento se vuelve intermitente aunque tu HDL esté perfecto.

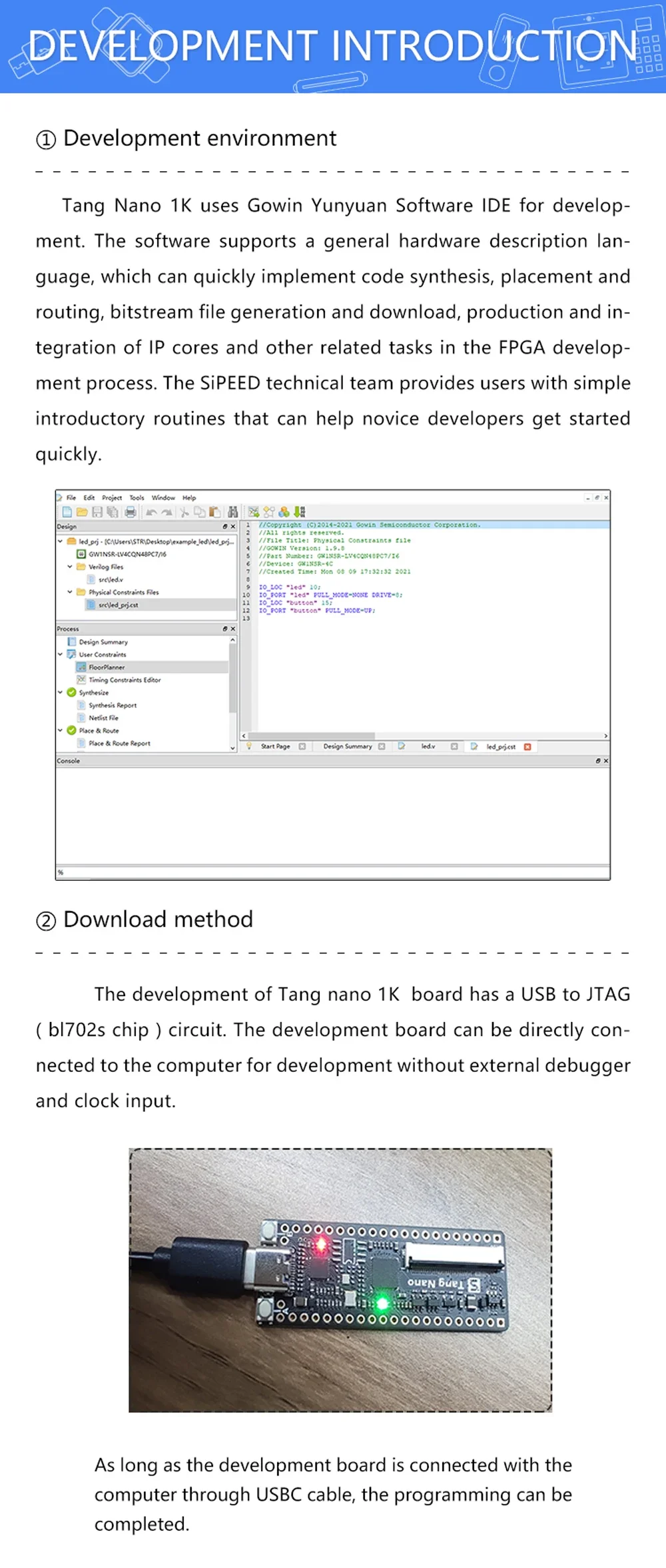

- Herramientas y flujo: si tu entorno de desarrollo no está alineado, puedes perder tiempo con licencias o configuración del IDE. En el flujo oficial se contempla licenciamiento (incluida opción de servicio de licencia en línea con IP/puerto) y la necesidad de usar la edición adecuada del IDE para programar FPGA.
Consejo de mantenimiento si lo integras en un proyecto de pesca:
- limpia con alcohol isopropílico si hay restos de flux en la parte exterior del montaje,
- revisa conectores tras lluvia intensa,
- y evita abrir la caja hasta que esté seca (condensación interna es el enemigo silencioso).
Veredicto del experto
Para pesca deportiva, yo lo valoro como una plataforma excelente cuando tu objetivo es tener lógica de decisión fiable (filtrado de picadas, temporización de avisos, control de estados) y te planteas integrarlo en un módulo estanco, no como “electrónica para mojar”.
Si buscas algo tipo “enchufar y pescar” con electrónica mínima y cero mantenimiento, un microcontrolador con entradas bien protegidas suele ser más directo. Pero si te obsesiona reducir falsas picadas y quieres control fino de ventanas temporales y secuencias lógicas, esta FPGA pequeña marca una diferencia clara en el comportamiento del sistema, siempre que la integración mecánica y el cableado estén al nivel.
