Pinza de sujeción PCB para programación y descarga pogo chapado oro

Análisis general del producto

He usado pinzas de sujeción para sondas pogo en bancos de desarrollo y prototipado, y el valor de este tipo de herramienta aparece cuando pasas de “una prueba suelta” a rutinas repetibles: depurar una PCB, validar contactos y programar varias placas sin que la presión y la alineacion dependan de la mano. En esos escenarios, una pinza bien pensada reduce variabilidad entre ciclos (menos falsos contactos, menos reintentos) y acelera el flujo de trabajo.

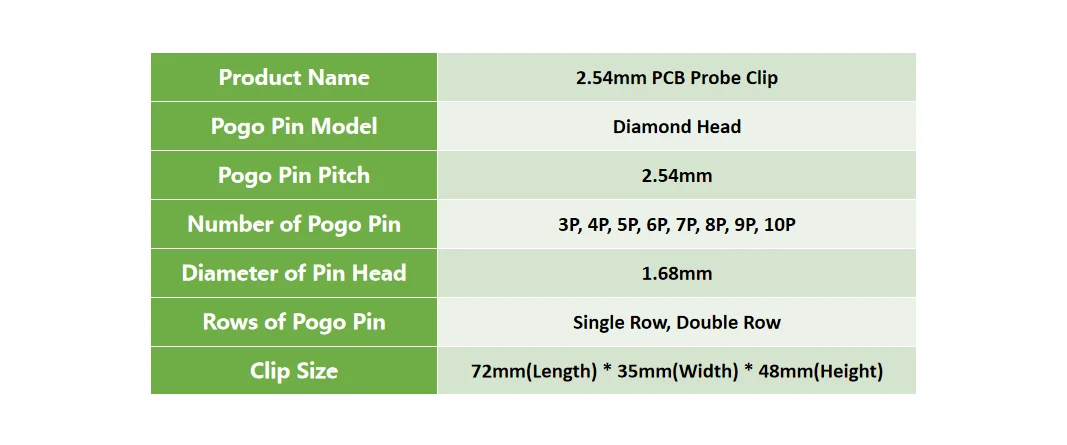

Aquí el foco está en sujetar una sonda pogo contra la placa con un paso de 2,54 mm, con configuraciones de 3P a 8P. Lo importante, a nivel operativo, es que mantiene la sonda en una geometría consistente para que el contacto sea reproducible entre placas distintas o entre iteraciones del mismo diseño. En un taller, eso se nota especialmente cuando trabajas con ensayos de firmware “por tandas”: conectas, depuras, programas, verificas… y quieres que la causa de un fallo no sea una simple micro-desalineacion.

Calidad de materiales y fabricación

En este tipo de sujeciones, mi criterio siempre se centra en tres puntos: rigidez del cuerpo, calidad mecánica del alojamiento y comportamiento del contacto.

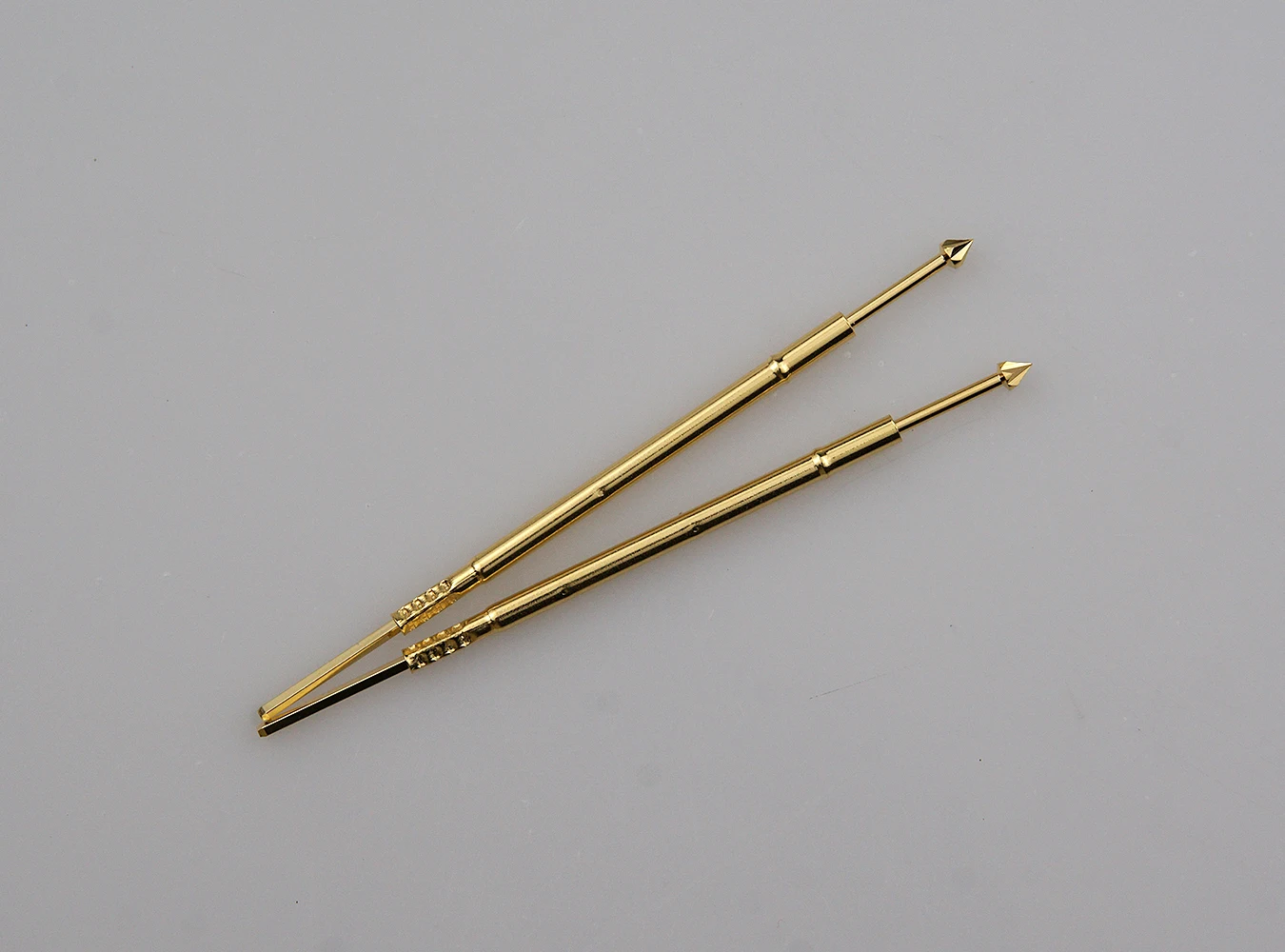

1. Pines pogo chapados en oro: el chapado en oro me parece una elección acertada para minimizar problemas de oxidación y mantener la conductividad a lo largo de muchas sesiones. El oro en contacto puntiforme suele rendir bien cuando se alterna entre ciclos (montar/desmontar varias veces) y cuando hay condiciones donde la superficie podría contaminarse. Además, el chapado y el tipo de cabeza (forma apuntada/“diamante”) ayudan a concentrar el contacto y estabilizar la presión efectiva.

2. Mecanica del conjunto y tolerancias: una pinza así solo es fiable si el alojamiento de los pines mantiene la separación correcta y si la apertura permite un posicionamiento repetible. En mi experiencia, cuando el ajuste es impreciso, aparecen fallos intermitentes que se “arreglan” solo moviendo ligeramente la pieza, y eso te rompe el ritmo de depuración. La clave aquí es que el paso de 2,54 mm te da una referencia estándar clara: si el mecanizado del clip está bien alineado respecto a ese paso, reduces mucho el trabajo mental durante la colocación.

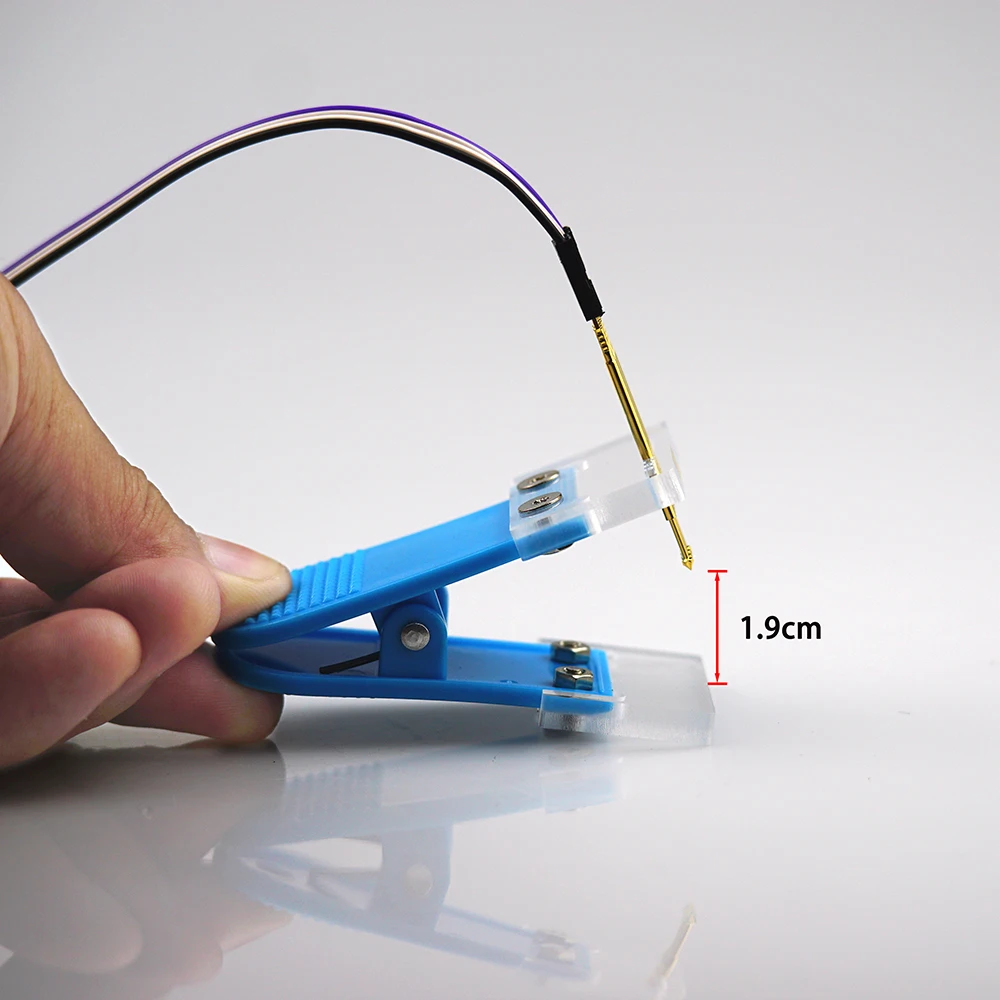

3. Acabados y durabilidad del contacto: en el uso real, lo que más castiga a una sonda pogo no es solo el número de pruebas, sino el abuso de montajes rápidos: golpes contra la PCB, presión excesiva al “clavar” el contacto, o repetir ciclos con superficies sucias. El diseño con mayor apertura y cierta profundidad en el acople suele ayudar a que la sonda asiente con menos forcejeo, que es precisamente donde se daña más el conjunto.

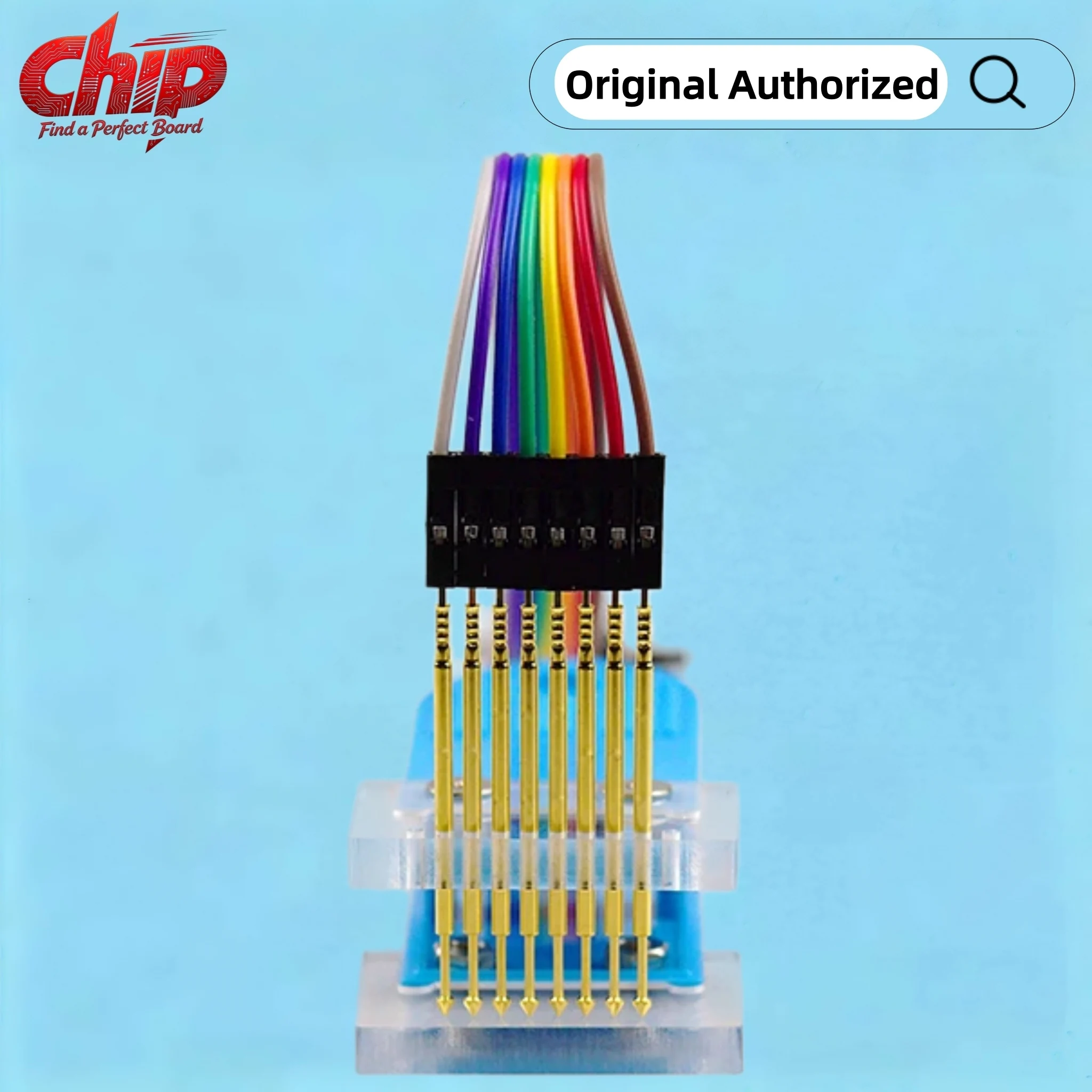

En cuanto al cableado incluido (tipo DuPont hembra a hembra de aproximadamente 20 cm), lo valoro como longitud práctica para bancos de trabajo: permite que el programador o analizador quede razonablemente separado sin convertir el mazo en una carga que cuelgue y arrastre el clip. Aun así, en tareas intensivas, suelo reforzar el cuidado con bridas o velcro para evitar tirones accidentales, porque los conectores DuPont son cómodos pero no están pensados para tracción repetida.

Rendimiento en el agua

Aunque el producto en sí no es “para llevar al agua”, en mi caso lo he usado para preparar electrónica que luego sí entra en entornos duros vinculados a la pesca: sensores, módulos de telemetría, controladores para automatismos y sistemas auxiliares (por ejemplo, cajas de instrumentacion con alimentación externa, o prototipos de localizacion/telemetria que acaban en una mochila y acaban cerca de salpicaduras).

En ese contexto, el rendimiento “indirecto” se ve en la calidad del contacto en banco, que es lo que determina qué porcentaje de fallos son reales y cuáles vienen de una conexión inestable durante la programación o la depuración:

• Consistencia de contactos: cuando conectas y desconectas una sonda pogo muchas veces para “probar rápido”, una pinza con sujeción estable suele reducir fallos intermitentes. En la practica, eso se traduce en menos sesiones en las que el firmware no entra porque el contacto del pin no estuvo bien asentado a la primera.

• Robustez mecánica tras varias tandas: en prototipos, el banco de trabajo se parece a una jornada de pesca repetida: lo montas, lo desmontas, lo ajustas, vuelves a montar. La pinza te quita el factor “mano cansada” y ayuda a que el apoyo sea igual en cada ciclo. Para mi flujo, esto es especialmente útil cuando depuro varias variantes de una misma placa (por ejemplo, cambios en una linea de alimentación o en un conector) y tengo que comparar resultados sin que la preparación introduzca sesgos.

• Preparación para entornos húmedos: no hay que confundirse: la pinza no “protege del agua”. Lo que hace es que el producto final se programe y se valide con menos incertidumbre, antes de que yo lo lleve a campo. Ahí el chapado en oro del contacto, y el hecho de minimizar micro-movimientos durante la prueba, ayudan a que los defectos de fabricación no se confundan con defectos de sesión.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Montaje repetible: reduce la variación entre pruebas frente a sujetar con la mano. Esto es, para mí, el beneficio más tangible.
• Paso estándar (2,54 mm): simplifica compatibilidad y evita “ingenieria improvisada” cuando trabajas con conectores y pads con reticulas típicas.
• Pines pogo chapados en oro: buen enfoque para estabilidad del contacto en ciclos repetidos.
• Longitud de cable útil: los ~20 cm suelen ser suficientes para conectar sin que el conjunto quede forzado.

Aspectos mejorables

• Necesidad de limpieza y control de presión: aunque el contacto sea bueno, si la placa tiene suciedad (flux residual, polvo fino, grasa de manipulación), el contacto puede degradarse. Yo implemento una rutina rápida: limpiar la zona de pads antes de iniciar sesiones y evitar manipular el área con guantes húmedos.
• Gestión de tolerancias “en el conjunto completo”: la pinza puede estar bien, pero si la sonda pogo o el cabezal no asientan con el mismo “recorrido” en cada ciclo, aún puede haber fallos. Es importante revisar que el sistema de sujeción no permita juego lateral al bajar la sonda.
• Protección del cable y conectores: como cualquier cable Dupont en banco, conviene fijarlo (con bridas/adhesivo suave) para que no reciba tensiones. Un conector flojo durante la programación te puede hacer creer que hay un problema en la PCB.

Veredicto del experto

Para alguien que trabaja con depuracion y programacion de placas por tandas, esta pinza de sujeción es una herramienta con sentido: el diseño apunta a lo que realmente mejora la producción, que es la repetibilidad del contacto. El paso de 2,54 mm te da un encaje lógico en electrónica modular, y los pines pogo con chapado en oro suman estabilidad en ciclos.

Donde marcaría diferencia frente a alternativas más “genéricas” es en la sensación de control del montaje: cuando la alineacion es estable, el numero de reintentos baja y la depuración se vuelve más “cientifica”, menos basada en suposiciones. Si mantienes una rutina simple de limpieza de pads y evitas tirones del mazo, el conjunto te va a dar resultados constantes en sesiones largas, algo que en proyectos técnicos vinculados a electrónica aplicada (la que luego va a campo, con humedad y golpes) se valora muchísimo.
