Descripción

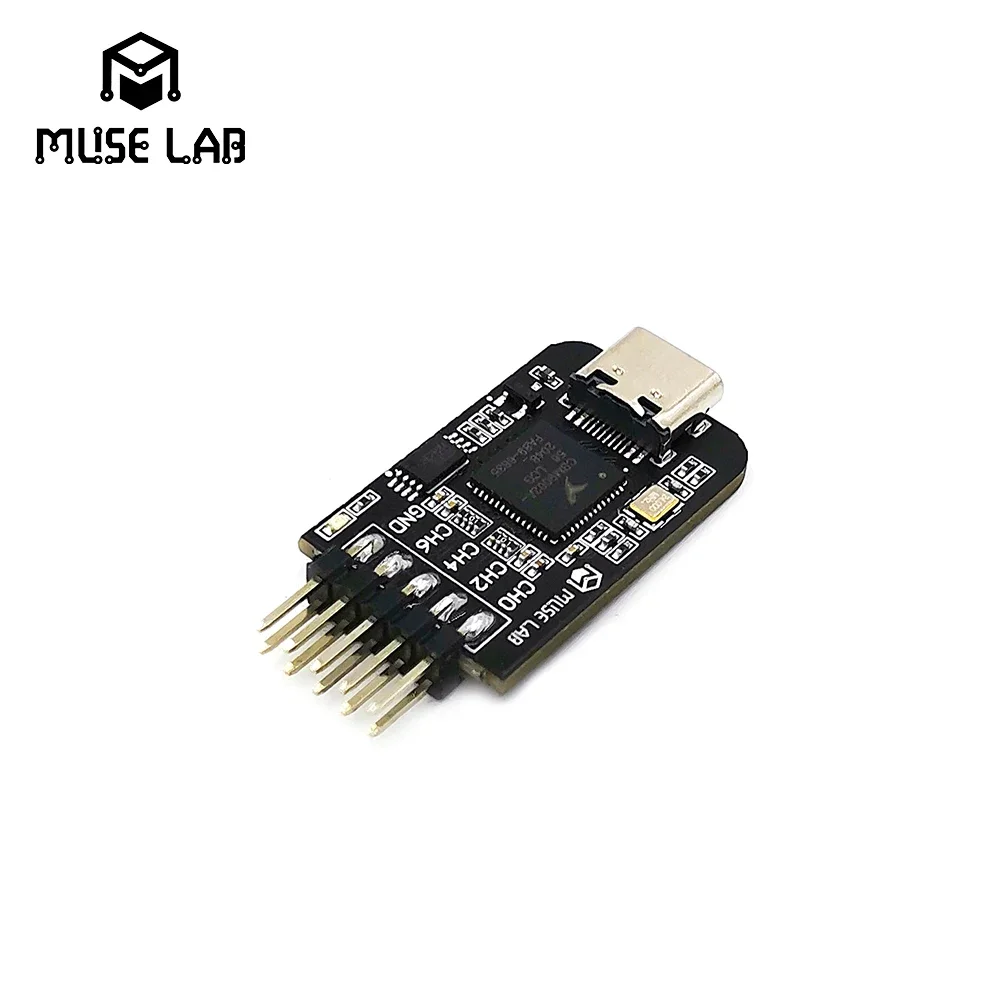

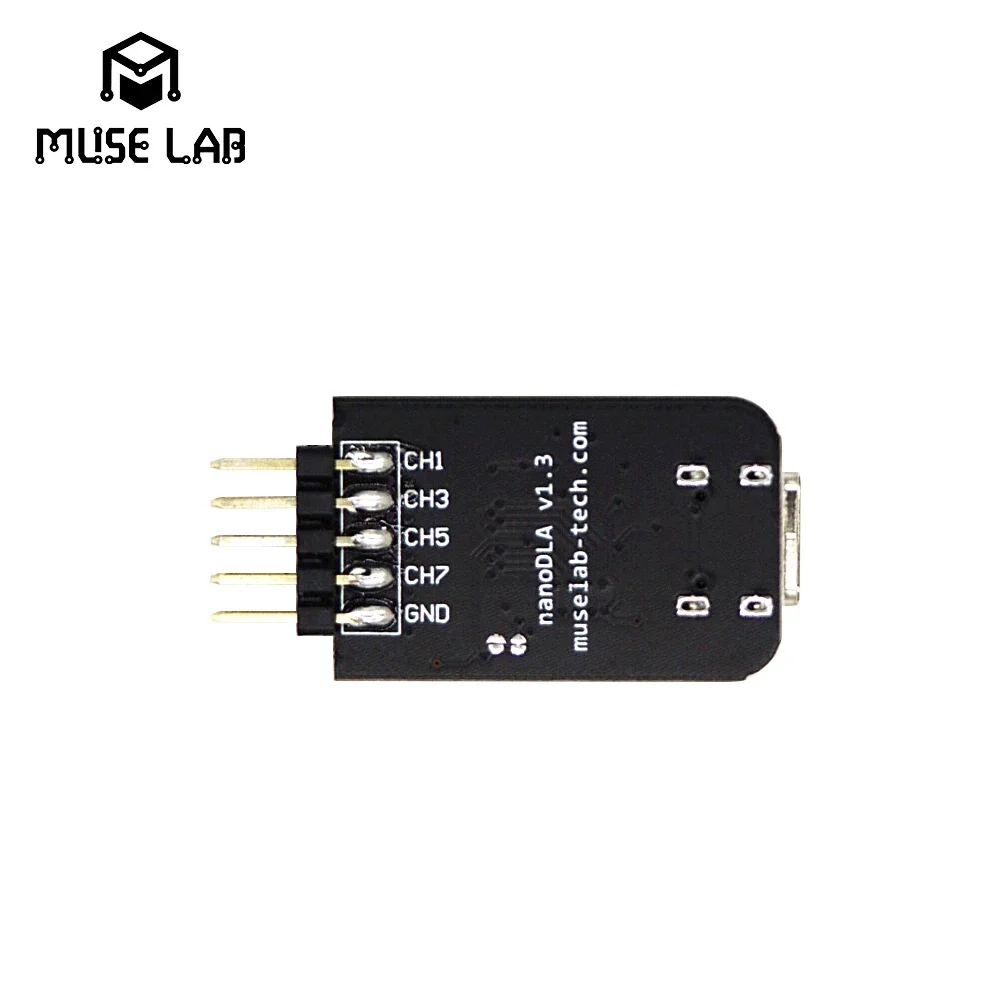

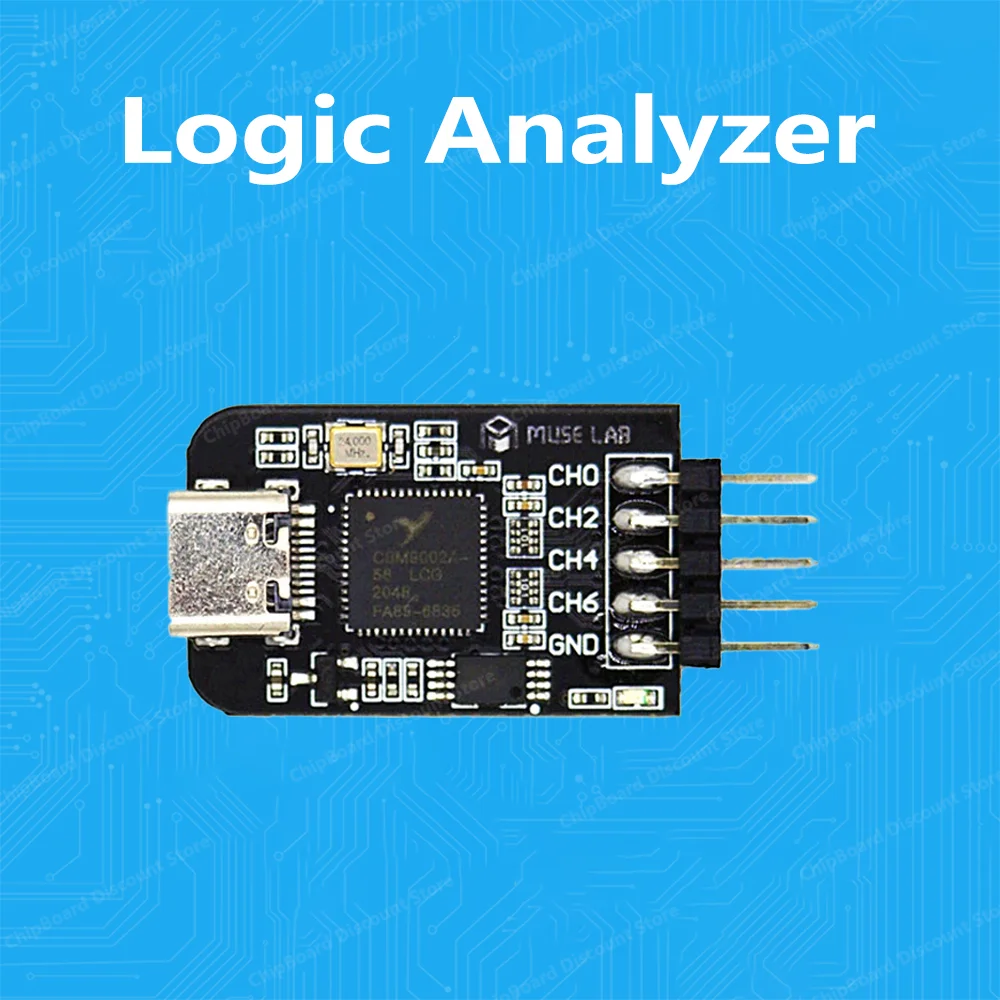

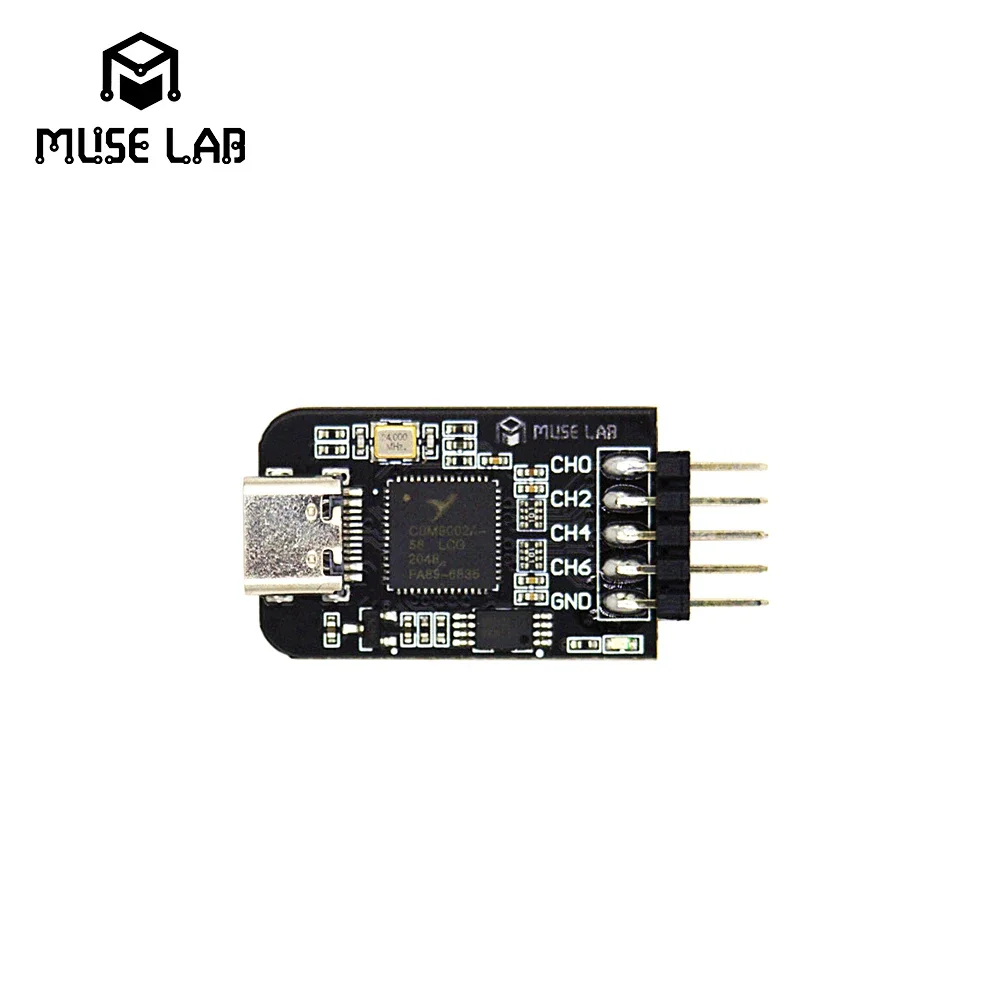

Analizador lógico NanoDLA A-RM para depuración FPGA y análisis de protocolo (8 canales, 24 MHz)

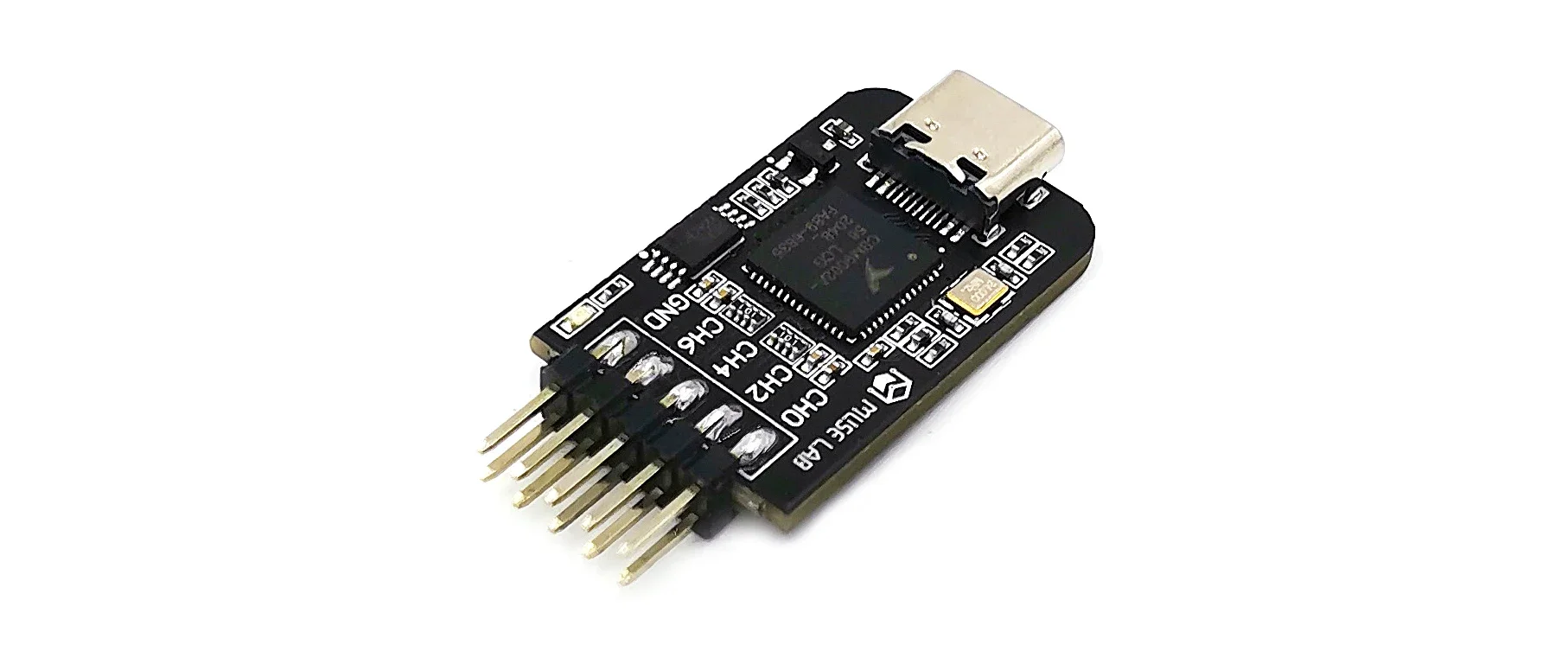

El analizador lógico NanoDLA A-RM es una herramienta compacta para depurar hardware y visualizar señales digitales con precisión. Su ventaja práctica es clara en el banco: conectas por USB, configuras canales y frecuencia y, con PulseView (código abierto), aplicas decodificación de protocolos para localizar fallos de forma más rápida en proyectos FPGA y sistemas con varios componentes.
Con capacidad de muestreo de hasta 24 MHz y 8 canales para capturas simultáneas, resulta útil cuando necesitas comparar líneas lógicas a la vez (por ejemplo, señales de control junto con datos). Además, admite niveles lógicos de entrada en el rango [-0.5 V, 5.25 V], con umbrales descritos como nivel bajo [-0.5 V, 0.8 V] y nivel alto [2 V, 5.25 V].
El flujo de trabajo es directo: abre PulseView, selecciona canales y frecuencia, ejecuta la captura y luego usa decodificadores para interpretar tramas (por ejemplo, UART ajustando canales, baudios, bits de datos y paridad). Como es de código abierto tanto en hardware como software, puedes compilar el firmware y trabajar con PulseView para más de 100 tipos de análisis de protocolos. Compatible con Windows, Linux, Mac y Android.
FAQ
¿Qué frecuencia de muestreo admite el NanoDLA A-RM?
Admite una frecuencia de muestreo de hasta 24 MHz, configurable desde PulseView según tu necesidad de análisis.
¿Cuántos canales de captura tiene?
Dispone de 8 canales, lo que permite muestrear varias señales digitales simultáneamente.
¿Qué rango de voltaje soporta en sus entradas?
Soporta niveles lógicos de entrada en [-0.5 V, 5.25 V], con umbral bajo [-0.5 V, 0.8 V] y umbral alto [2 V, 5.25 V].
¿Qué software se usa para analizar los datos capturados?
Se utiliza PulseView de código abierto para configurar capturas, visualizar datos y aplicar decodificadores de protocolos.
¿En qué sistemas operativos funciona?
Es compatible con Windows, Linux, Mac y Android.
¿Qué incluye según el kit?

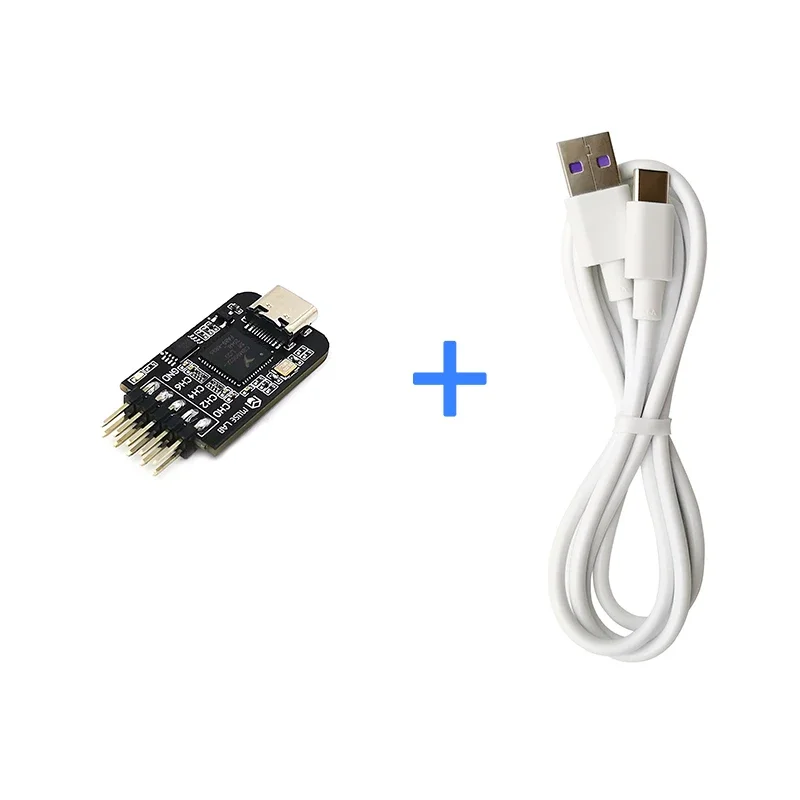

Hay variantes de envío: kit básico (solo el analizador), y kits que añaden gancho de prueba y/o cable USB tipo C según la selección de compra.
