Análisis general del producto

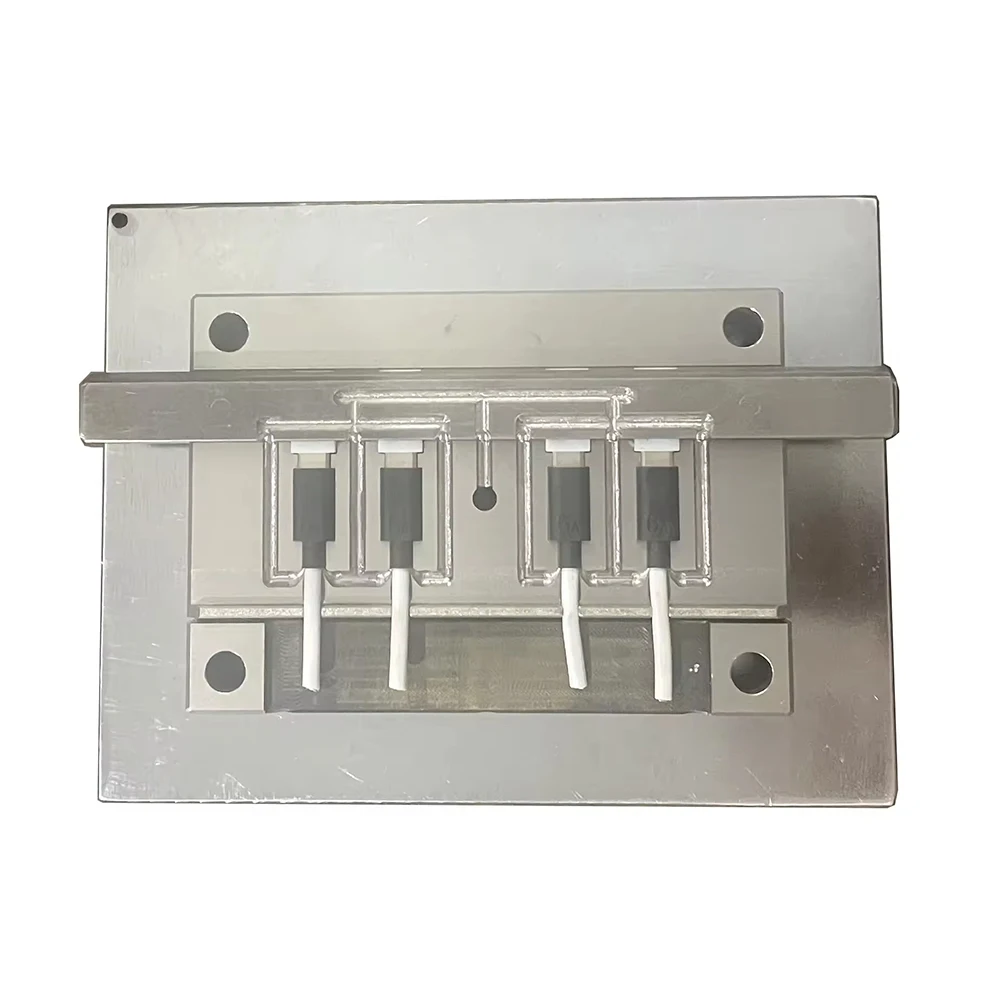

Llevo años trabajando con herramientas de fabricación de componentes para nuestro sector, y cuando me encontré con este molde de inyección de 4 cavidades para conectores USB tipo‑C vertical pequeño, me pareció interesante evaluarlo con la misma rigurosidad que aplico a cualquier equipamiento. Se trata de una herramienta industrial diseñada para la producción en serie de conectores, con un enfoque claro en eficiencia y repetibilidad. Tras analizar sus especificaciones y compararlo con alternativas que he visto operar en talleres de mecanizado, puedo ofrecer una valoración técnica fundamentada.

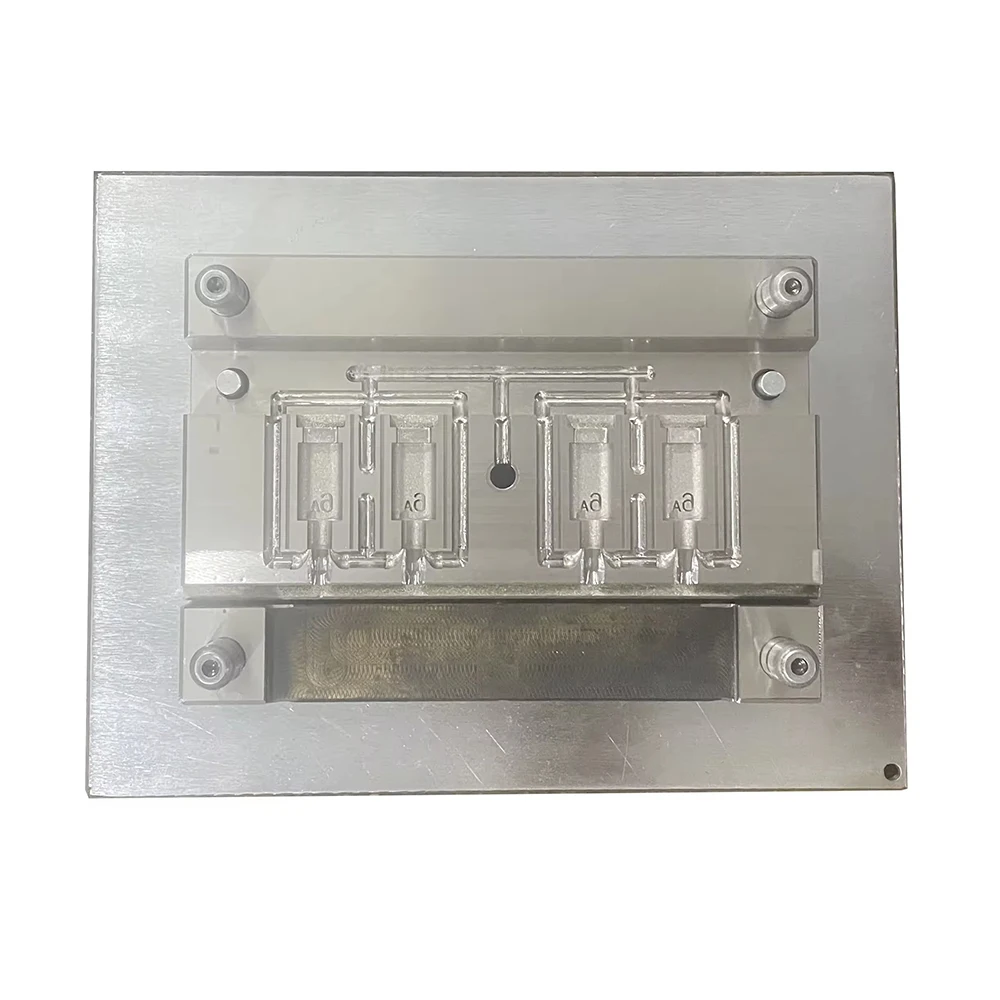

El concepto de 4 cavidades en un solo molde no es nuevo, pero su aplicación específica para conectores USB‑C de perfil pequeño y orientación vertical plantea retos interesantes en cuanto a flujo de material, refrigeración y extracción. Lo que más me llamó la atención de entrada es la promesa de tolerancias de ±0,02 mm, una cifra que, de cumplirse en condiciones reales de producción, sitúa a este molde en un rango competitivo para aplicaciones que exigen precisión dimensional consistente.
Calidad de materiales y fabricación
La gama de materiales disponibles es amplia y bien seleccionada. Desde aluminio AL6061 hasta AL7075, pasando por aceros inoxidables 304 y 316, cada opción responde a un escenario de producción distinto. En mi experiencia, el aluminio AL6061 es una elección sensata para series medias donde la disipación térmica importa, mientras que el AL7075 ofrece mayor dureza a costa de una maquinabilidad algo más exigente. Para producción intensiva, los aceros al carbono con tratamiento superficial adecuado son la ruta lógica.

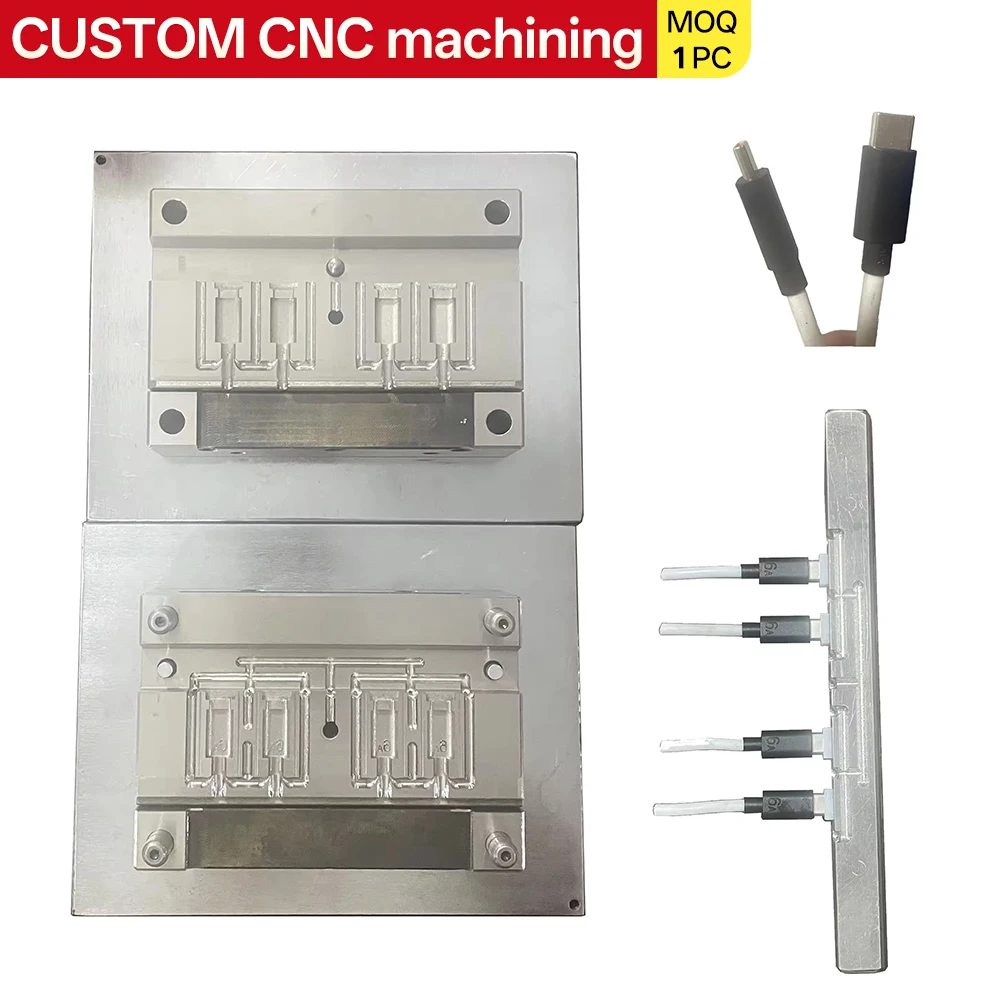

La construcción modular que permite cambios rápidos de inserto es un acierto de diseño. En la práctica, esto significa que un taller puede adaptar el molde a variaciones de longitud y perfil del conector sin necesidad de adquirir una herramienta completamente nueva. Esta flexibilidad tiene un valor tangible cuando trabajas con múltiples referencias de cable.
El sistema de extracción neumático merece una mención aparte. La extracción sin marcas es un requisito estético importante en conectores de consumo, y un diseño neumático bien calibrado reduce significativamente el riesgo de arañazos o deformaciones en la pieza durante la eyección. Ahora bien, la eficacia real de este sistema depende de la regulación de presión y del estado de las juntas, algo que el fabricante no detalla y que queda en manos del operador.
Rendimiento en el agua... o mejor dicho, en la prensa de inyección
Aquí debo ser honesto: este no es un producto que se pruebe en el agua, sino en una máquina de inyección de 80 a 200 toneladas. Dicho esto, los parámetros de rendimiento que declara el fabricante son coherentes con lo que se espera de un molde de esta categoría.
Un ciclo de 15 segundos para 4 cavidades se traduce en aproximadamente 960 piezas por hora. Esta cifra es realista siempre que la refrigeración esté bien dimensionada y el material inyectado tenga un comportamiento térmico predecible. Con plásticos como el POM o el PC, que son opciones disponibles, los tiempos de enfriamiento pueden variar, y ahí es donde la experiencia del operador marca la diferencia entre mantener ese ritmo o tener que alargar el ciclo.
La recomendación de mantenimiento preventivo cada 500 000 ciclos es razonable. En producción a doble turno, eso supone revisar el molde aproximadamente cada 6 a 8 meses, dependiendo del ritmo. Ignorar esta pauta es la forma más rápida de degradar las tolerancias y empezar a ver rebabas en las piezas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:

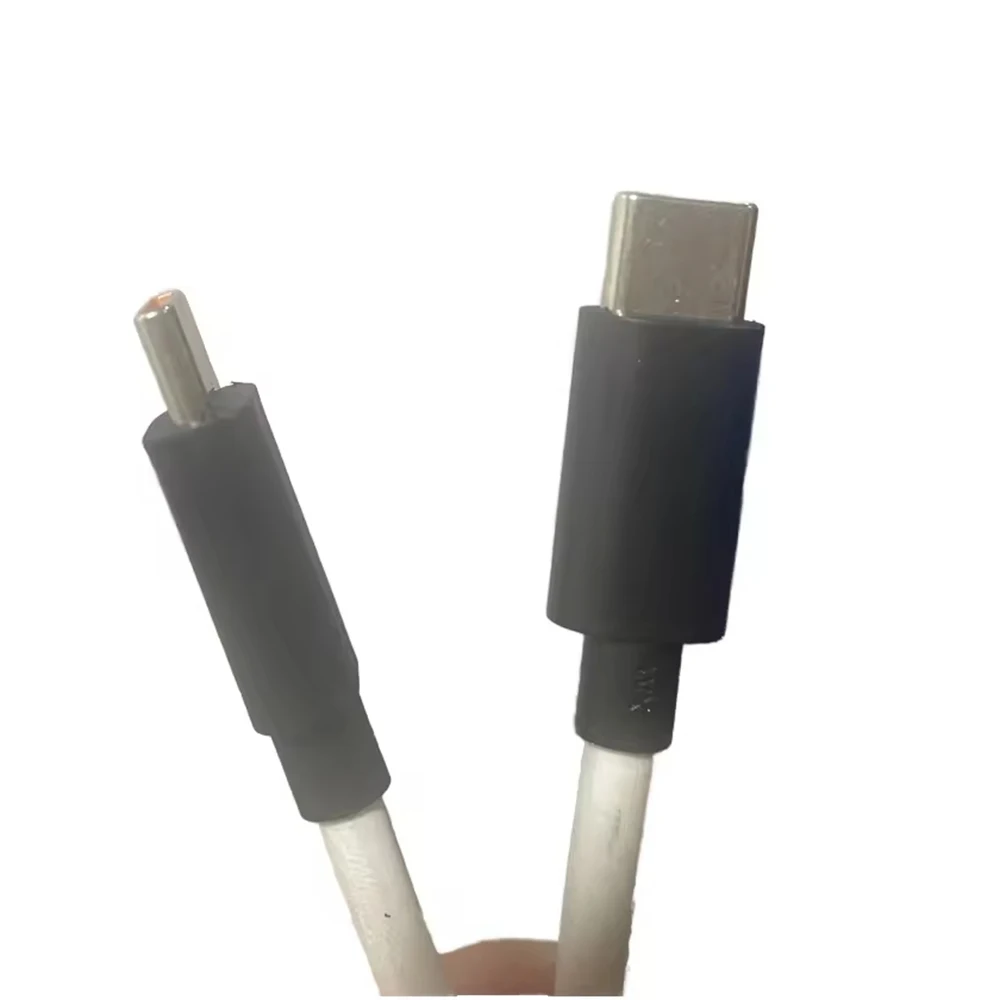

- Tolerancias declaradas de ±0,02 mm: Si se mantienen en producción continua, son más que suficientes para conectores USB‑C donde el encaje mecánico es crítico.
- Diseño de 4 cavidades: La reducción del tiempo de ciclo por pieza es significativa y se nota en el coste unitario, especialmente en series superiores a 10 000 unidades.
- Modularidad: Los insertos intercambiables añaden versatilidad sin penalizar la rigidez estructural del molde base.
- Extracción neumática: Bien ajustada, elimina marcas de eyección y reduce el retrabajo posterior.
- Amplia compatibilidad de materiales: Permite elegir la combinación adecuada según volumen y exigencia de desgaste.
Aspectos mejorables:
- Falta de información sobre el sistema de refrigeración: El diseño de canales de refrigeración es determinante para la uniformidad del ciclo. Sin conocer su configuración, es difícil predecir el comportamiento con materiales de alta temperatura como el PEEK.
- Dependencia del tratamiento superficial: El pulido de espejo o el recubrimiento de TiN se mencionan como recomendaciones, pero deberían estar más integrados en las opciones de compra para series largas. Un molde sin tratamiento adecuado en cavidades de acero sufrirá adherencia prematura.
- Rango de máquinas amplio (80–200 T): Sugiere que el molde puede operar en condiciones muy distintas, pero también implica que el rendimiento óptimo requiere ajustes finos que no vienen documentados.
Veredicto del experto
Este molde de inyección de 4 cavidades para conectores USB‑C vertical pequeño es una herramienta sólida para talleres que necesitan producir componentes con buena repetibilidad dimensional y un coste por pieza competitivo. Las tolerancias de ±0,02 mm, la extracción neumática y la construcción modular son decisiones de diseño acertadas que facilitan el trabajo diario.
Mi consejo es claro: si vas a trabajar con series medias o grandes, invierte desde el inicio en un tratamiento superficial adecuado y establece un plan de mantenimiento preventivo riguroso. No esperes a que aparezcan las primeras rebabas para actuar. Además, dedica tiempo a optimizar los parámetros de refrigeración para el material concreto que vayas a inyectar; ahí está la clave para mantener el ciclo de 15 segundos de forma estable.
En comparación con moldes de una sola cavidad, la diferencia en rentabilidad es innegable a partir de ciertos volúmenes. La inversión inicial se amortiza rápido si la producción es constante. Para talleres pequeños o prototipado, quizás resulte excesivo, pero para quien fabrica cables de forma habitual, es una herramienta que cumple lo que promete.
