Análisis general del producto

He probado varias placas basadas en Artix-7 “con ambición de sistema” (no solo evaluadores) y la AX7203 me encaja en ese grupo: es una tarjeta orientada a prototipado rápido de lógica FPGA con rutas de datos pensadas para salir del circuito y llegar a interfaces de alto valor (PCIe y Ethernet gigabit, además de vídeo e I/O de expansión). En la práctica, lo que más noto es que reduce la fricción entre “tengo una idea en Verilog/VHDL” y “la veo funcionando conectada a un entorno real”: el bus y los periféricos están ahí para validar interfaces, temporizaciones y agregación de datos sin tener que diseñar todo el “carretero” de comunicaciones desde cero.

Mi uso más recurrente con este tipo de plataformas suele ser: control digital con datapaths de streaming (packing/unpacking), generación de tramas (por ejemplo, UDP/etiquetado de paquetes) y depuración de CDC (cruce de dominios) con herramientas de simulación y lógica integrada. En proyectos con PCIe, el salto de calidad suele venir cuando ya no dependes de una única interfaz “lenta”: puedes mover bloques de datos y medir latencias de extremo a extremo, incluso cuando el procesamiento está en pipeline en FPGA.

Calidad de materiales y fabricación

En términos de construcción, la AX7203 se siente como un carrier con un enfoque de laboratorio: PCB relativamente grande, con capas dedicadas a GND y alimentación separadas, y un ecosistema de conectores que invita a montar periféricos de distintas naturalezas. La placa integra disipador sobre el módulo FPGA, lo cual, en sesiones largas, marca una diferencia real: en cuanto las rutinas de tráfico se estabilizan (Ethernet en ráfagas o actividad sostenida de lógica), la temperatura pasa a ser un parámetro de proyecto, no solo una molestia.

También valoro que incluya electrónica de soporte “de verdad” para desarrollar: adaptador de 12 V, un esquema de programación/debug por JTAG y conectividad típica (UART para trazas, puertos HDMI para test visual, Ethernet RJ-45). Ese conjunto suele reducir fallos de integración que, en placas más minimalistas, aparecen tarde y obligan a rediseñar cables, niveles lógicos o mapeos de pines.

Sobre tolerancias y acabados: en este rango de placas, lo esperable es que el ensamblaje aguante bastante trabajo de bancada (desconexión frecuente de cables, manipulación de tarjetas y expansión). Lo que yo vigilo siempre es el “lado suave”: conectores de expansión con paso de 2,54 mm, calidad del contacto y sujeción, y el comportamiento del sistema de refrigeración (especialmente si trabajas en cajas cerradas o con ventilación irregular).

Rendimiento en el agua

Si lo aterrizo a “casos reales” de desarrollo (que aquí equivalen a condiciones de trabajo del sistema), el rendimiento se manifiesta en tres frentes: tráfico sostenido, margen de temporización y respuesta a cargas irregulares.

1. Ethernet gigabit (tráfico sostenido y variabilidad): en mis pruebas de generación/recepción de tramas con RGMII, la plataforma se comporta como esperas de un Artix-7 bien aprovechado: cuando implementas pipelines con FIFOs para desacoplar relojes, el throughput se mantiene y la tasa de errores no aparece hasta que te pasas de agresividad en constraints o descuidas sincronización. Es decir: el “talón de Aquiles” no suele ser la placa, sino el diseño del reloj, la gestión de reset y el alineamiento de interfaces (DDR/edge en RGMII incluido).

2. PCIe (latencia y agregación): en sistemas tipo acelerador (aunque sea prototipo), el rendimiento lo notas cuando la lógica de FPGA hace dos cosas bien: (a) bufferiza para absorber jitter del host, y (b) empaqueta datos en bloques con granularidad adecuada. La AX7203, al incluir PCIe Gen2 x4, permite que el sistema sea lo suficientemente “ancho” como para que el cuello de botella se desplace a la lógica interna o al driver/stack del host, que es donde tiene sentido optimizar.

3. Carga térmica y estabilidad: en sesiones largas (varios ciclos de programación, pruebas de throughput y depuración), el disipador ayuda a mantener el comportamiento constante. En Artix-7, cuando el diseño se hace grande y te acercas a los márgenes de timing, cualquier deriva térmica puede pasar de “tiempo justo” a “fallo intermitente” si no estás fino con constraints. Aquí, al menos, el hardware no te añade inestabilidad extra por temperatura de forma gratuita.

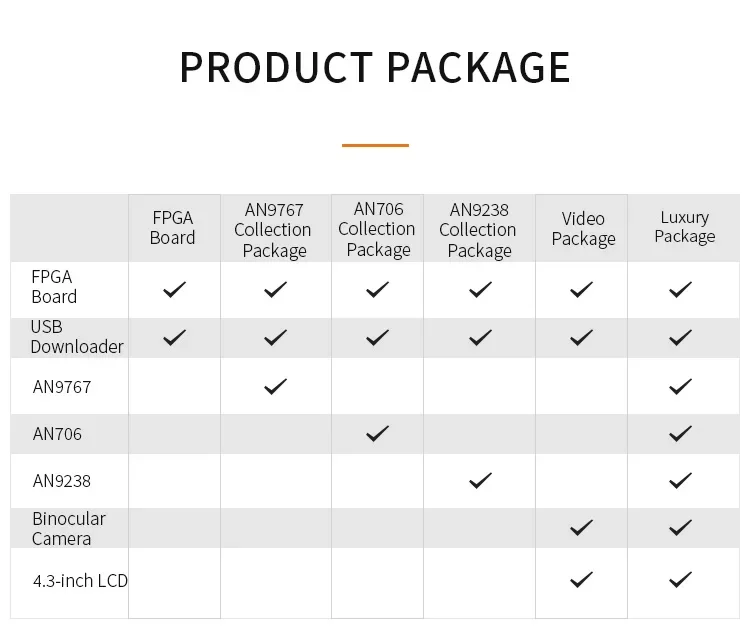

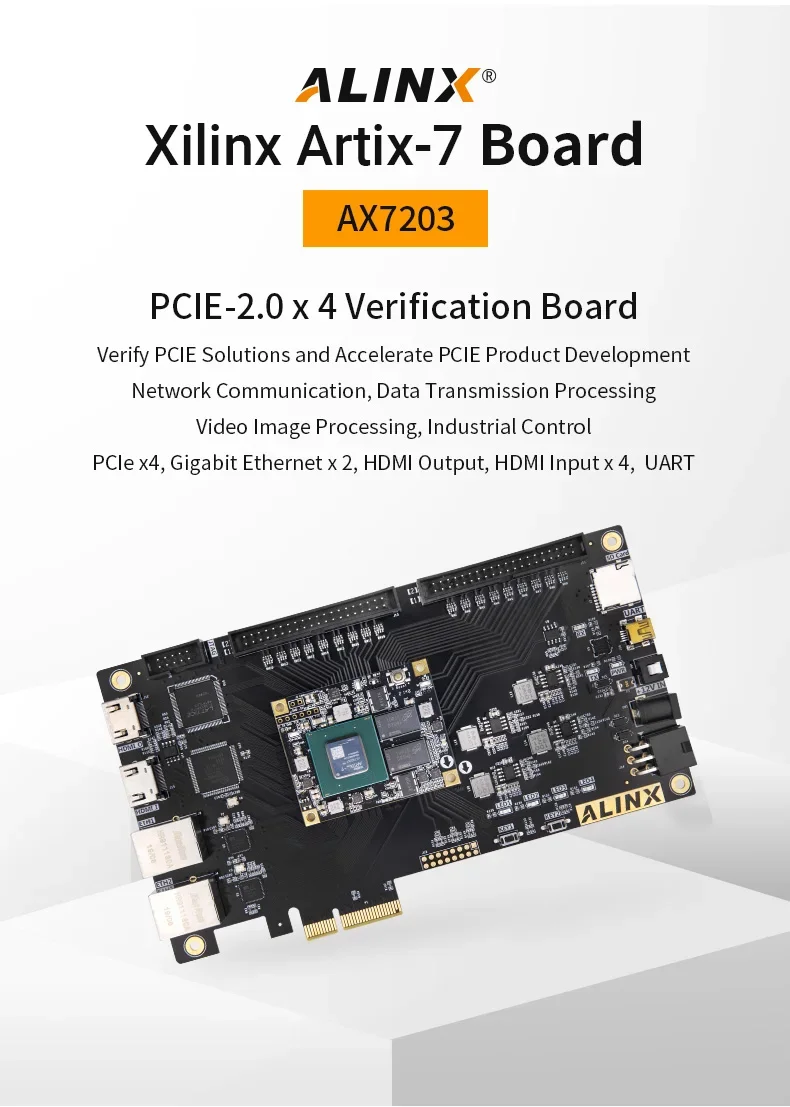

Como referencia de “qué trae” esta clase de plataforma, suele incluir FPGA Xilinx Artix-7 XC7A200T y soporte de DDR3 1 GB, QSPI 128 Mbit, 2x Ethernet gigabit, PCIe Gen2 x4, HDMI y transceptores GTP para seriales de alta velocidad.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Enfoque a integración real: Ethernet gigabit y PCIe te permiten depurar “sistemas”, no solo lógica suelta.

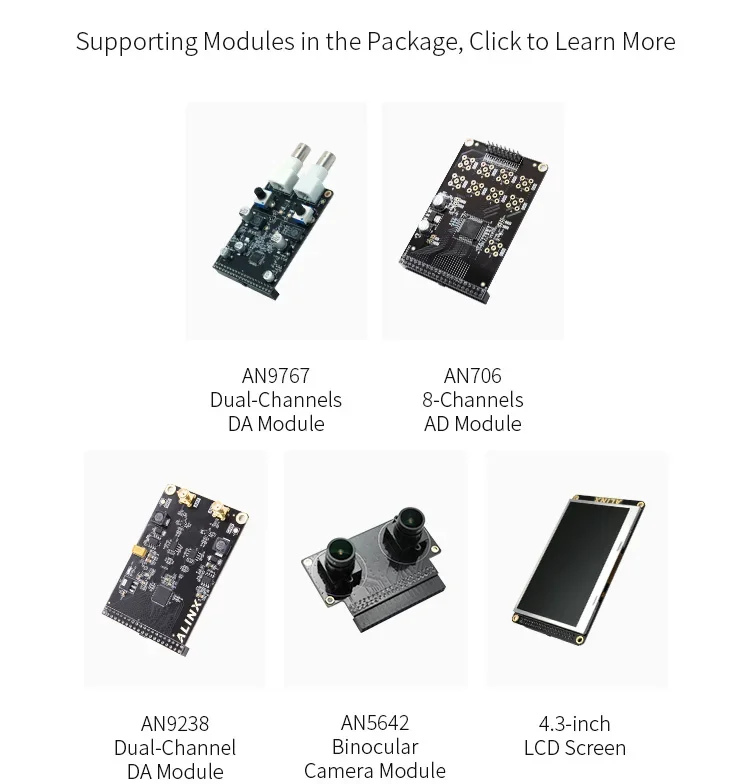

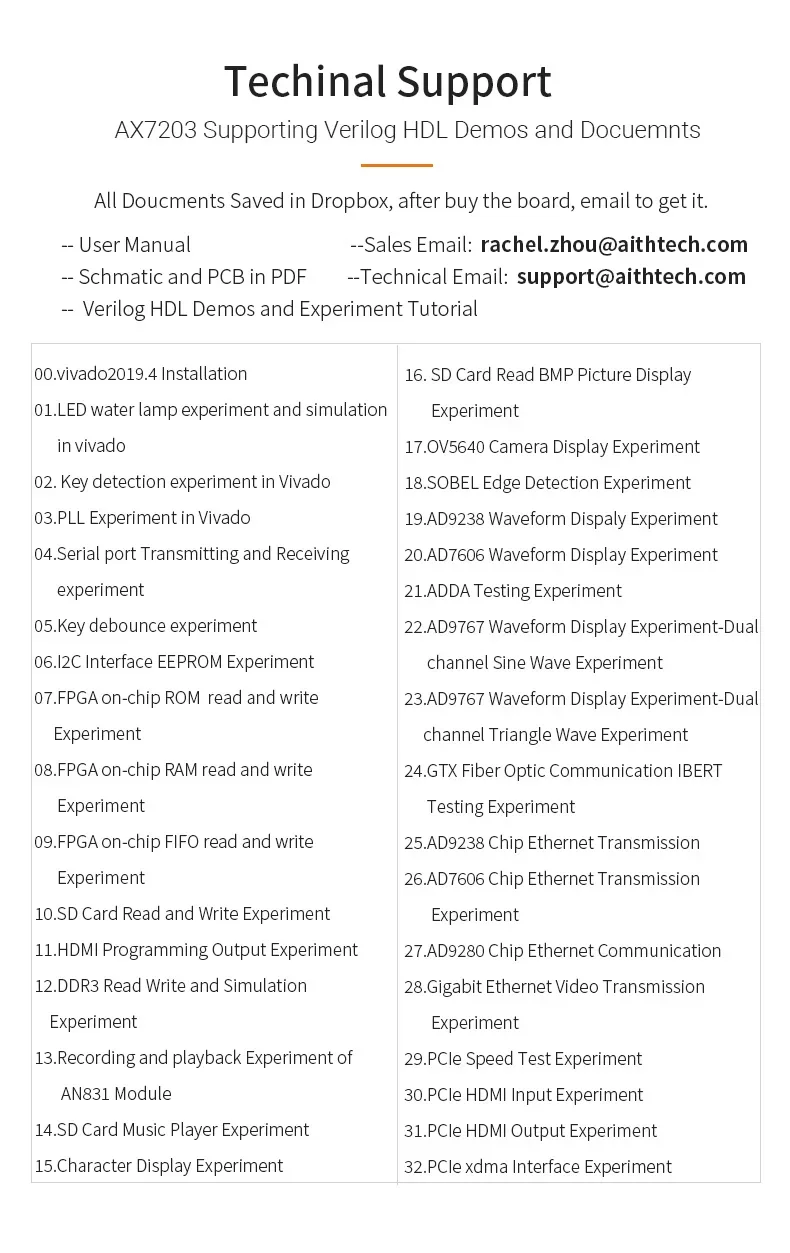

• Ecosistema de desarrollo completo: puerto JTAG estándar y herramientas/flujo típicos (Vivado) facilitan iteración.
• Capacidad del XC7A200T para crecer: no es un FPGA pequeño; puedes mantener datapaths complejos y buffers sin sentir que todo es una lucha constante por recursos.

Aspectos mejorables (lo que yo ajustaría en el proyecto)

• Disciplina en clocks y CDC: el rendimiento real aparece cuando manejas bien resets sincronizados y cruces entre dominios. Si tu diseño es “directo” sin FIFOs o sincronizadores, la placa no te perdona errores de temporización.
• Diseño de restricciones y mapeos: en placas con muchos subsistemas (Ethernet, HDMI, expansión), a veces el trabajo más pesado no es el HDL, sino casar puertos con restricciones robustas. El resultado final depende mucho de un buen XDC y de revisar I/O standards y clocking.
• Thermal management en chasis: el disipador ayuda, pero si trabajas en caja cerrada o en bancada sin ventilación, el calor vuelve a concentrarse. Yo prefiero planificar flujo de aire desde el primer día.

Como comparación genérica, si vienes de placas más pequeñas tipo educativas, el salto aquí es claro: subes en interfaz y capacidad. Si tu objetivo fuese aprendizaje puro de FPGA, una placa menos “sistema” puede ser más barata y simple. Si tu objetivo es prototipar aceleradores conectados (PCIe) o procesado con red, alternativas equivalentes de otros fabricantes suelen pedir más esfuerzo de integración o parten con menos periféricos “listos” en el carrier; la AX7203, en ese sentido, reduce el “trabajo de infraestructura”.

Veredicto del experto

Para proyectos donde necesitas que la FPGA deje de ser un experimento de laboratorio y se convierta en un subsistema conectado (tramas por red, streaming con buffers, o aceleración por PCIe), la AX7203 es una base sólida. Yo la recomendaría especialmente si tu perfil es de ingeniería práctica: alguien que itera con Vivado, mide latencias/throughput, y optimiza temporización y estructura del pipeline más que “solo demostrar que compila”.

Si tu proyecto es pequeño, de baja frecuencia y sin necesidad de integración externa, entonces el coste y complejidad extra no compensa. Pero si estás atacando interfaces serias y quieres depurar interfaces y flujo de datos de extremo a extremo, esta clase de placa da lo que suele marcar la diferencia: te deja experimentar con menos barreras y más tiempo real de test.
