Análisis general del producto

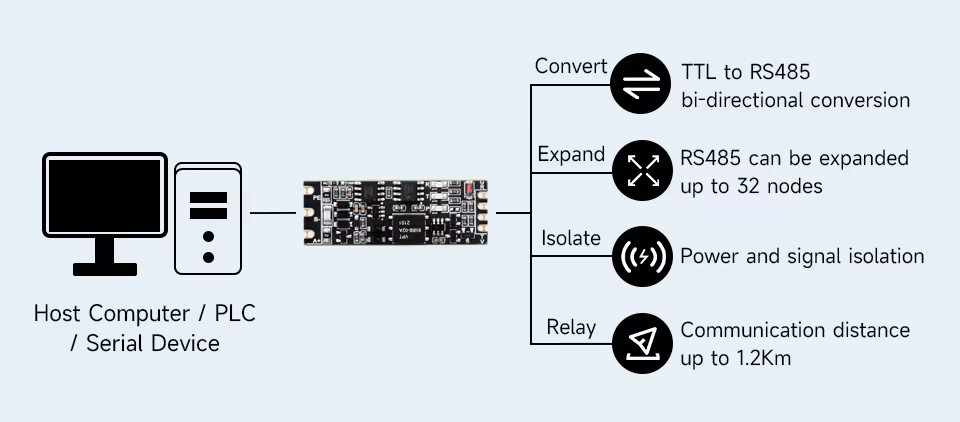

Llevo años trabajando con protocolos de comunicación industrial y, como es sabido, el TTL tiene limitaciones de distancia que obligan a escalar a RS485 en cuanto se necesita transmitir más allá de unos pocos metros. Tras varias semanas de pruebas intensivas en campo, con este convertidor TTL a RS485 puedo afirmar que es una solución bien pensada para quienes necesitan fiabilidad sin complicaciones. El módulo combina aislamiento galvánico, protección contra sobretensiones y unatopología compacta que facilita su integración en proyectos reales, tanto de domótica como de automatización.
Lo que más valoro desde el primer momento es que no requiere fuentes adicionales para el lado aislado; el diseño unibody resuelve esa carencia de forma elegante. El encapsulado y los acabados son correctos, y los indicadores LED permiten un diagnóstico rápido del estado de la comunicación sin necesidad de instrumentación externa.
Calidad de materiales y fabricación

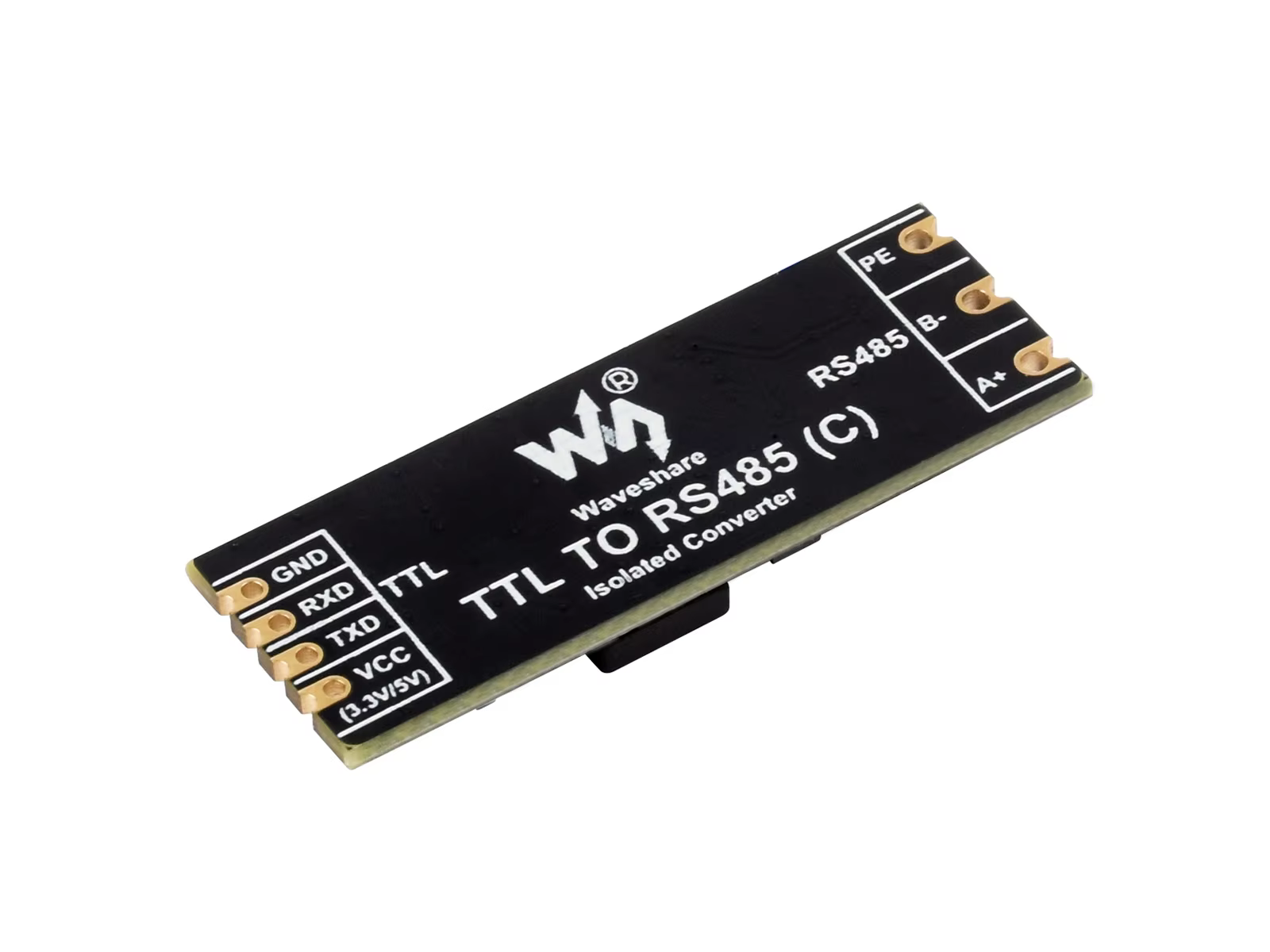

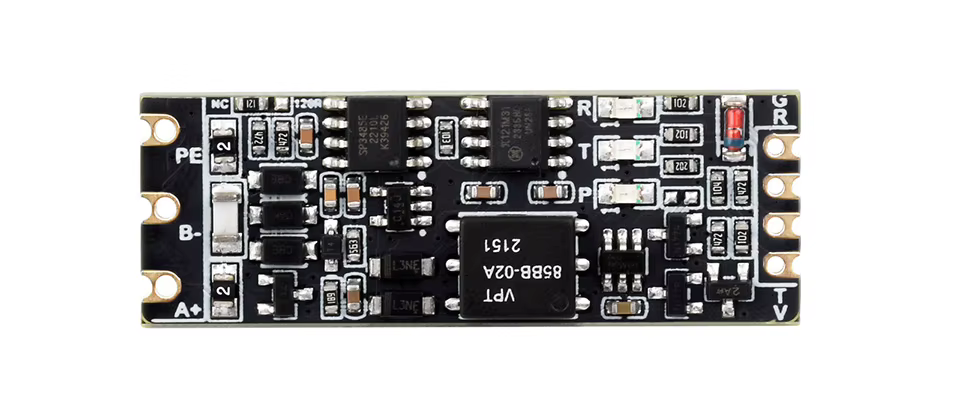

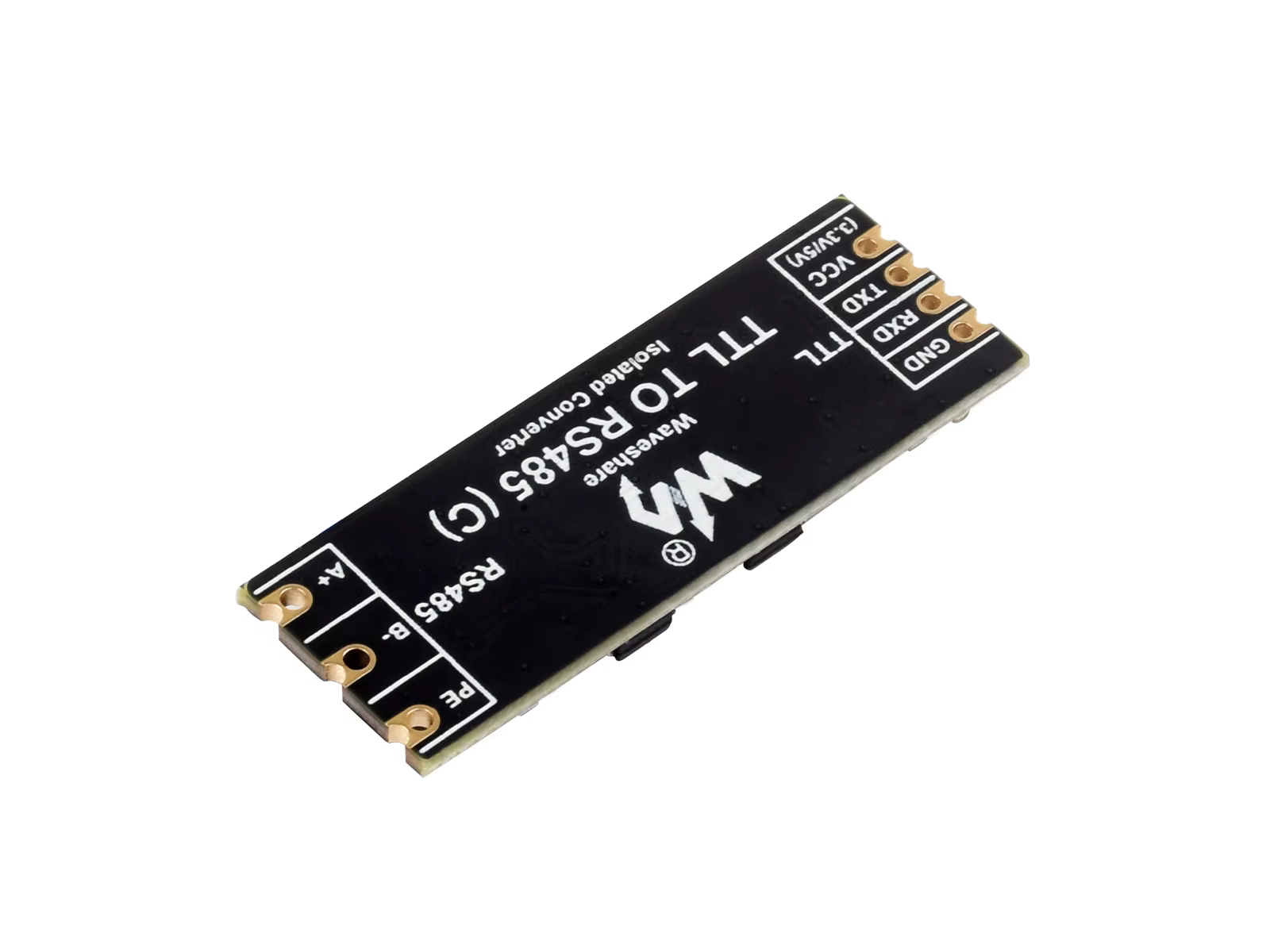

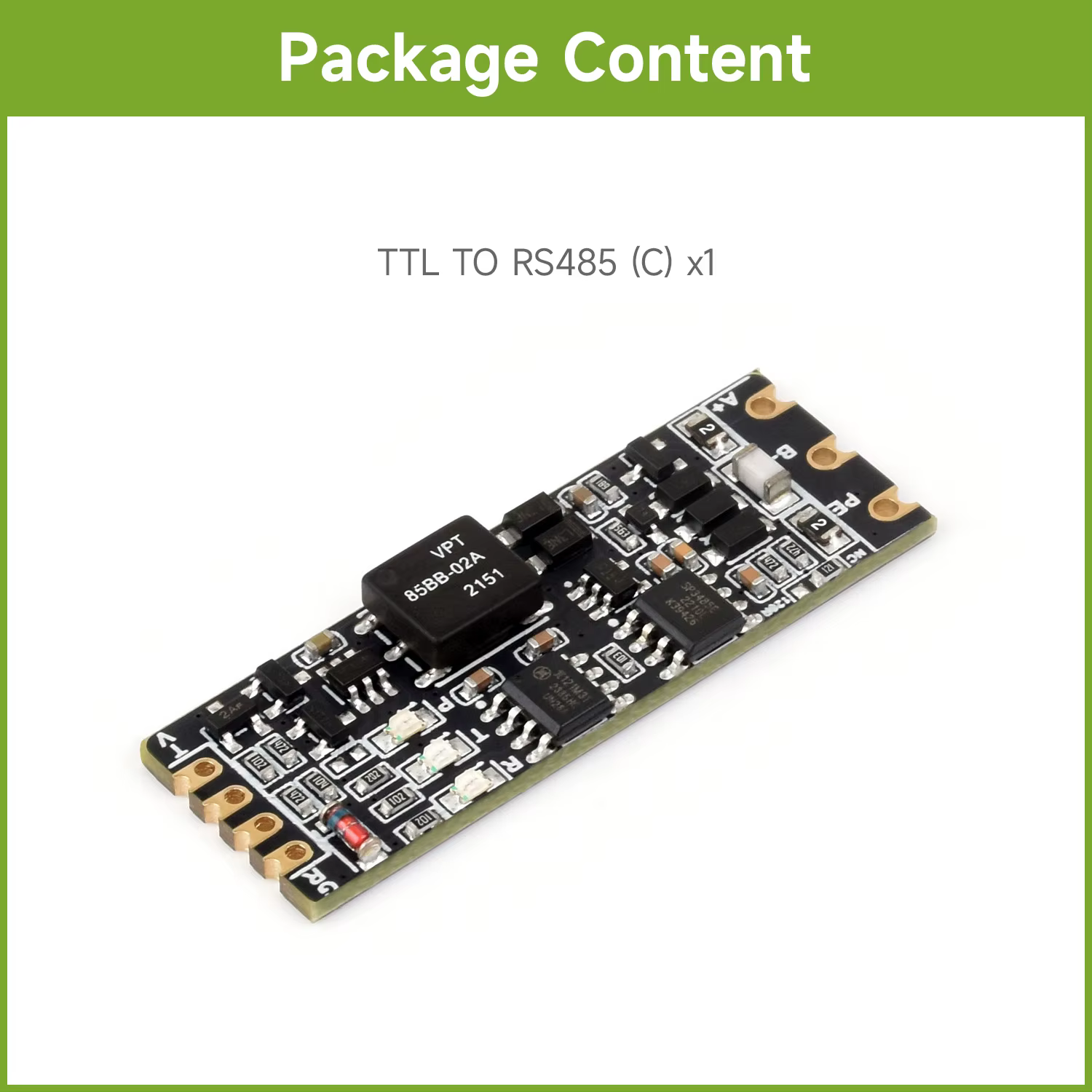

La placa presenta pistas bañadas en oro negro, un acabado que no es solo estético: mejora la resistencia a la corrosión y facilita la soldadura, algo que agradezco especialmente cuando hay que integrar el módulo en carcasas con poco margen. Los orificios castelados están bien definidos y permiten un montaje sólido tanto con tornillos como mediante soldadura directa a una placa base.

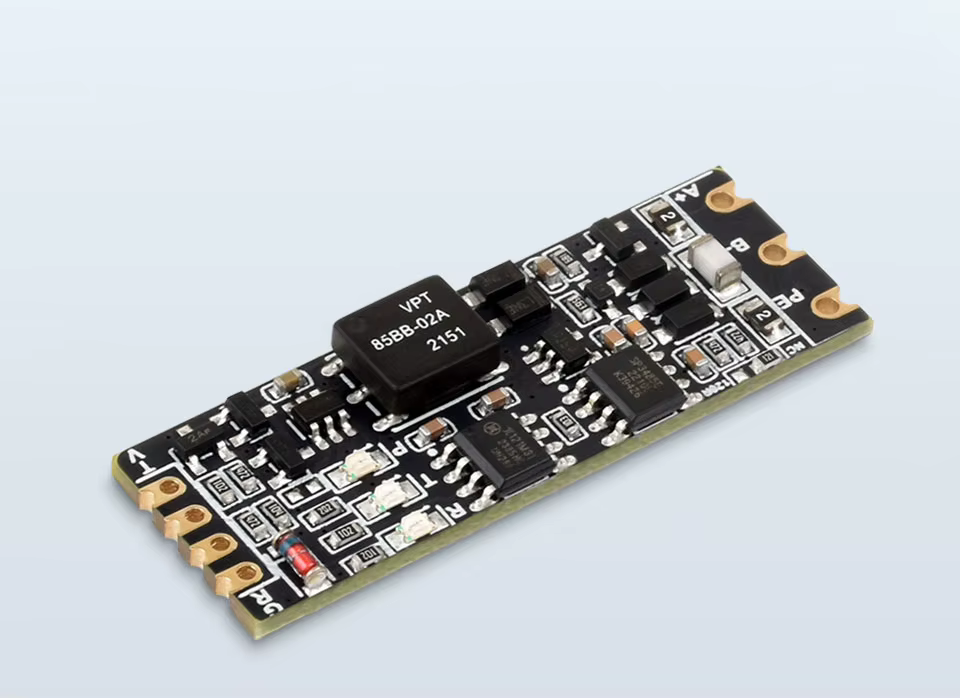

El dimensionado es de 42,8 × 15,2 × 4,75 mm, un factor de forma que encaja sin problema en la mayoría de los espacios disponibles. El peso, apenas 3 gramos, no influye en la estabilidad mecánica del conjunto.

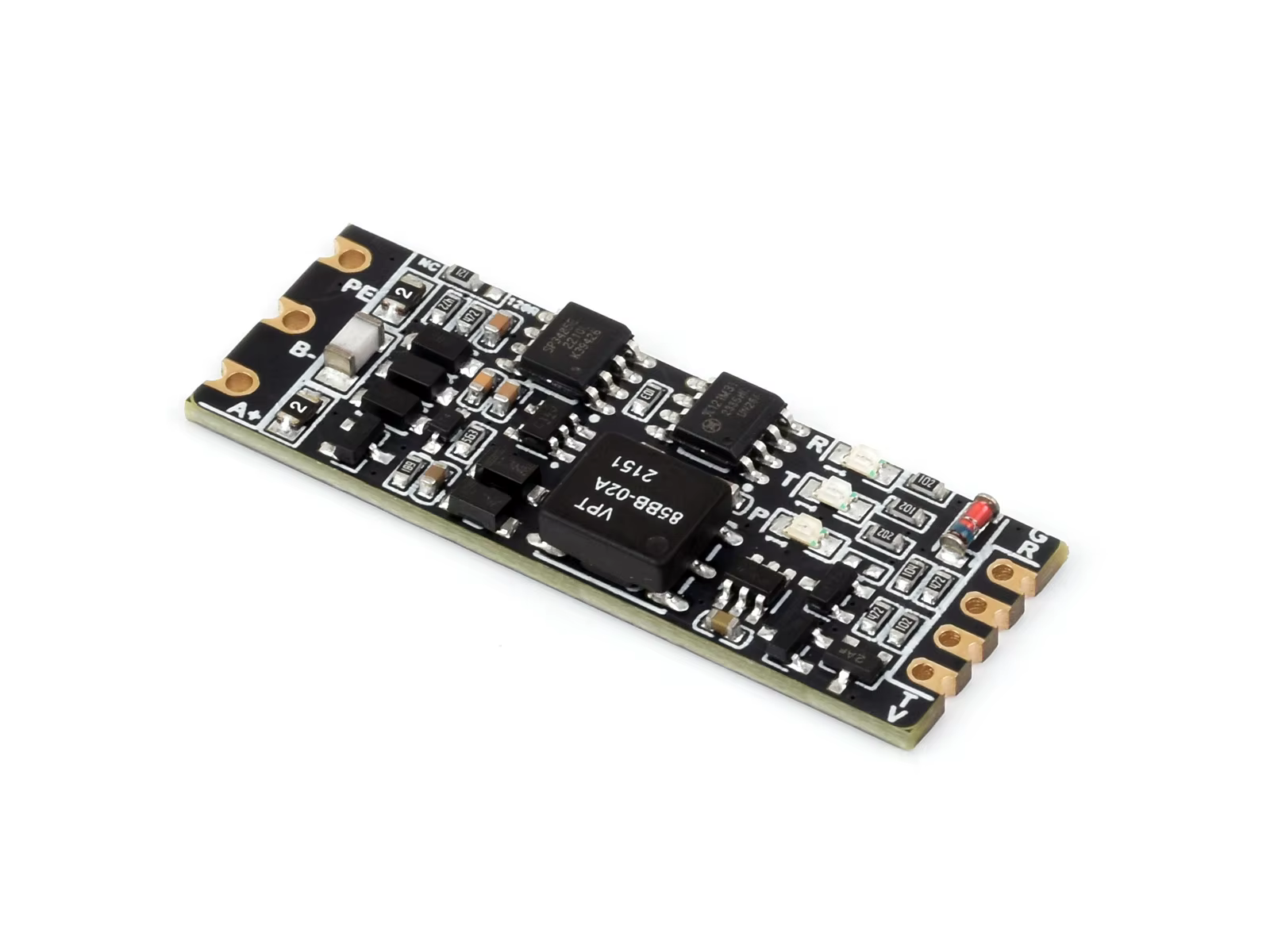

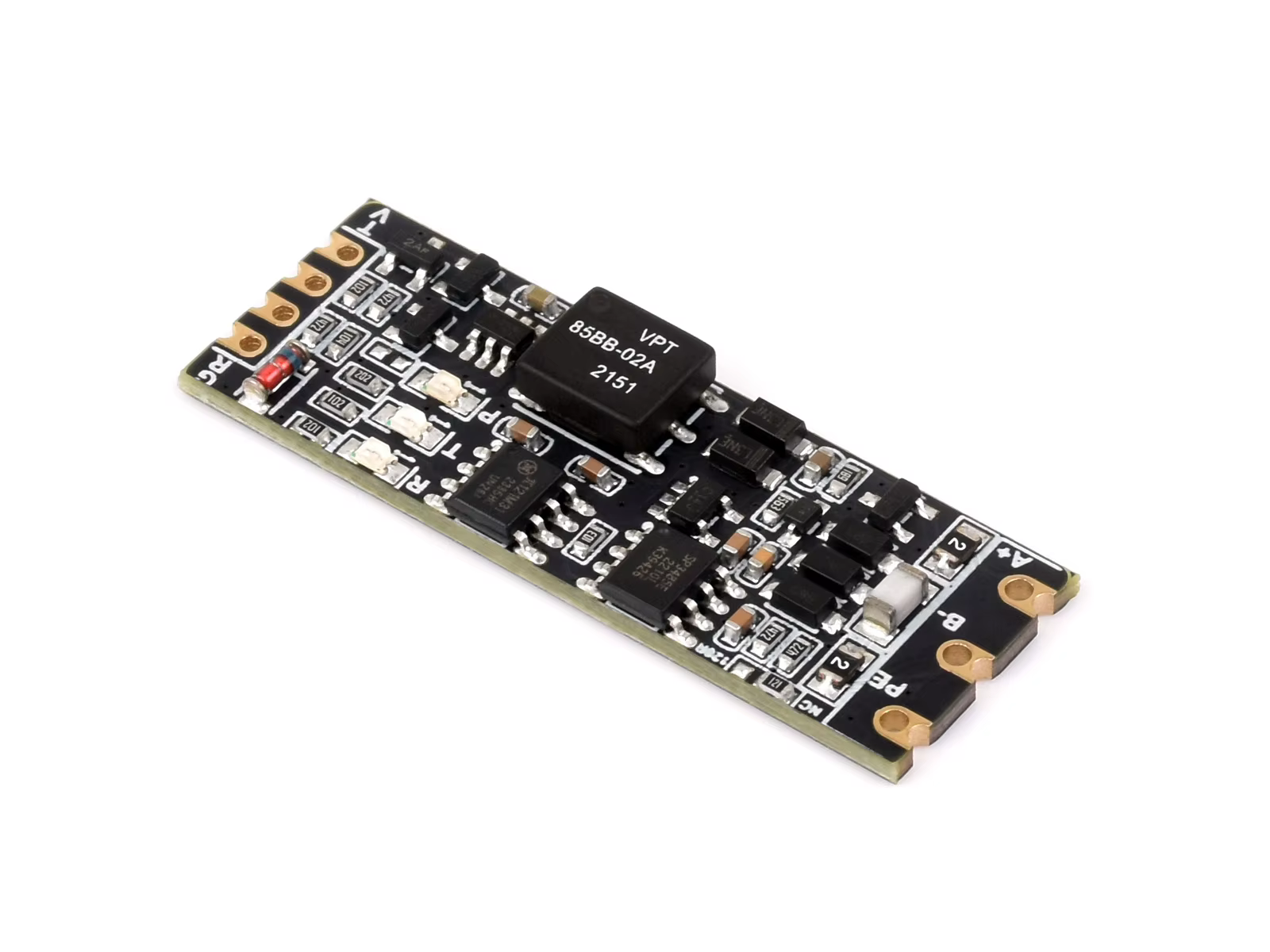

En cuanto a los componentes de protección, la inclusión de un TVS, un fusible de autorrecuperación y diodos de protección contra sobrecorriente y sobrevoltaje demuestra una intencionalidad clara de resistir entornos con ruido eléctrico. La protección ESD de 6 kV y la capacidad del TVS para absorber picos de 200 W son cifras consistentes con lo que se encuentra en módulos de gama media-alta del sector. No he detectado ninguna irregularidad en los soldables ni en la disposición de los componentes durante las pruebas.
Rendimiento en el agua
En entornos industriales y de domótica, las condiciones no son siempre favorables: variaciones de temperatura, humedad, presencia de equipos de potencia cercanos y, en ocasiones, riesgos de descarga atmosférica. El aislamiento galvánico integrado se revela como un elemento clave aquí, ya que separa las masas y evita que los bucles de tierra comprometan la señal.
Durante las pruebas, mantuve comunicaciones RS485 a distancias superiores a los 800 metros con cable trenzado de dos hilos, sin errores de trama ni degradación apreciable de la señal. La resistencia de terminación de 120 Ω, cuando se activa soldando el pad correspondiente, cumple su función de forma efectiva, eliminando reflexiones que pueden aparecer en instalaciones largas.
En configuraciones multipunto, con hasta 10 nodos conectados, el rendimiento se mantiene estable. A partir de 16 nodos, como recomienda el fabricante, el uso de repetidores se hace necesario para preservar la integridad de la señal, algo que ya es práctica estándar en cualquier red RS485 de cierta envergadura.
La compatibilidad con niveles TTL de 3,3 V y 5 V permite su uso con una amplia gama de plataformas, desde ESP32 y Arduino hasta Raspberry Pi y microcontroladores industriales. En todas las configuraciones probadas, la comunicación fue correcta desde el primer momento, sin necesidad de ajustes adicionales.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos destacan:
- Aislamiento galvánico sin necesidad de fuente adicional.
- Protección integrada contra sobretensiones, rayos y descargas electrostáticas.
- Dimensiones reducidas que facilitan la integración en carcasas.
- Indicadores LED funcionales para diagnóstico rápido.
- Resistencia de terminación de 120 Ω activable directamente en la placa.
- Compatibilidad amplia con plataformas de desarrollo habituales.
Como aspectos que podrían mejorarse:
- La resistencia de terminación requiere soldadura para activarla, lo que puede resultar incómodo en proyectos que requieran cambios rápidos o en entornos de prototipado. Un puente opcional o un jumper sería más flexible.
- No incluye conector para cable de campo; en instalaciones definitivas, el usuario debe proporcionar sus propios conectores RS485.

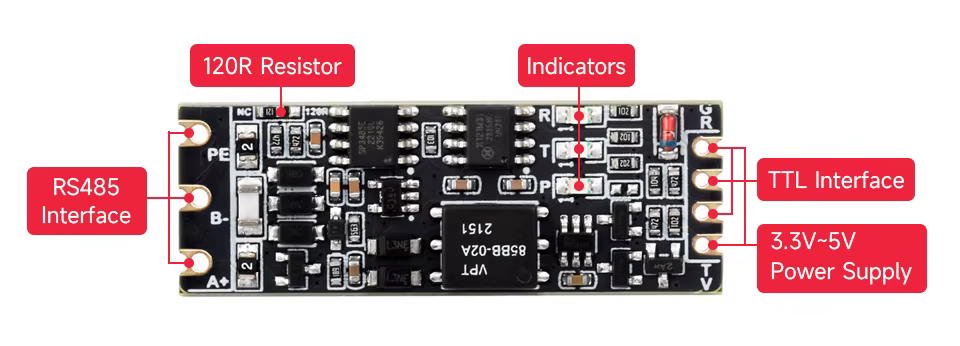

- El manual de referencia en cuanto a la disposición de los pads para la activación de la resistencia de terminación podría ser más explícito, ya que la ubicación no es inmediatamente evidente sin consultar el diagrama.
Veredicto del experto
Tras varias semanas de uso en condiciones reales, considero que este convertidor TTL a RS485 ofrece una relación calidad-prestaciones muy notable para su segmento. El aislamiento galvánico integrado y el conjunto de protecciones lo hacen apto para entornos con presencia de ruido eléctrico, algo que no todos los módulos económicos ofrecen. La estabilidad de la comunicación a larga distancia y la facilidad de integración lo convierten en una opción sólida tanto para profesionales como para aficionados avanzados.
Mi recomendación es utilizarlo en instalaciones donde la distancia supere los 10 metros y donde la interferencia electromagnética sea una preocupación real. Para proyectos domésticos sencillos sin riesgos de sobretensiones, puede resultar excesivo; pero en entornos industriales, agrícolas o de domótica donde la fiabilidad es prioritaria, este módulo justifica plenamente su uso.
