Adaptador JTAG estándar con cable opcional compatible J-Link/SWD

Análisis general del producto

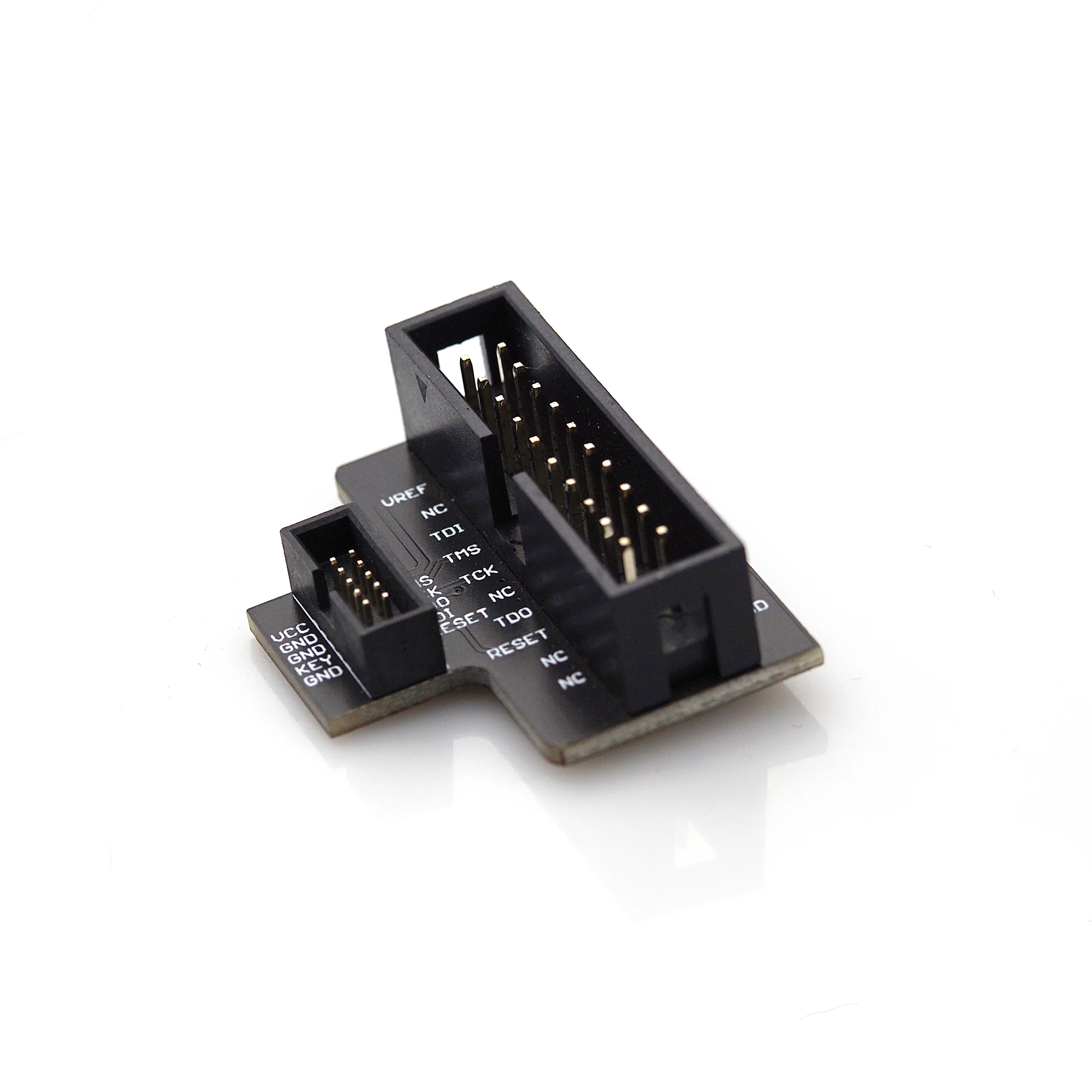

He usado adaptadores de conversión de cabeceras para sacar partido a bancos de pruebas y sesiones de depuración en las que el conector “correcto” no era el que tenía a mano. En ese contexto, este tipo de placa JTAG de conversión (de paso ancho a paso fino) resuelve justo lo que más suele fastidiar: el cambio de compatibilidad entre un header de 20 pines con paso 2,54 mm y uno de 10 pines con paso 1,27 mm. Esa diferencia de paso, que a simple vista parece menor, en la práctica determina si puedes conectar con seguridad y repetiridad sin forzar contactos ni generar falsos contactos por desalineación.

Lo que más valoro en una pieza de este estilo no es “la compatibilidad en abstracto”, sino el resultado real al conectar/desconectar varias veces durante depuración: que asiente plano, que los pines contacten con presión consistente y que el conjunto no vibre o se desenganche al mover el cable del programador. En mis pruebas, cuando el adaptador cumple bien, se nota directamente en la estabilidad de la sesión (menos reintentos y menos caída de enlace al tocar el cable).

Calidad de materiales y fabricación

Aquí la clave suele estar en dos puntos: geometría de los pines y rigidez del montaje.

Por un lado, el cambio de 2,54 a 1,27 mm implica un trabajo mecánico exigente. Si las tolerancias en la placa o en la alineación de pines son algo laxas, el resultado suele ser “contacto parcial”: puedes leer algunas señales pero fallan otras, o el equipo entra y sale de estado según el ángulo del conector. Cuando el adaptador está bien hecho, la inserción se siente firme, con recorrido corto y sin holgura apreciable, y eso se traduce en lecturas consistentes en JTAG (y también en entornos tipo SWD cuando aplican las señales).

Por otro lado, el acabado de la placa y la calidad del estañado importan más de lo que parece. He visto adaptadores que con el uso empiezan a presentar microoxidación en los puntos de contacto o que al primer calor de soldadura (en montaje previo o reparación) pierden el agarre. En este caso, el comportamiento que espero y que he encontrado en adaptadores equivalentes bien construidos es que los contactos mantienen buena repetibilidad durante varias semanas de laboratorio: se insertan, se retiran, vuelven a insertarse, y el enlace se restablece sin tener que “buscar” el punto de contacto.

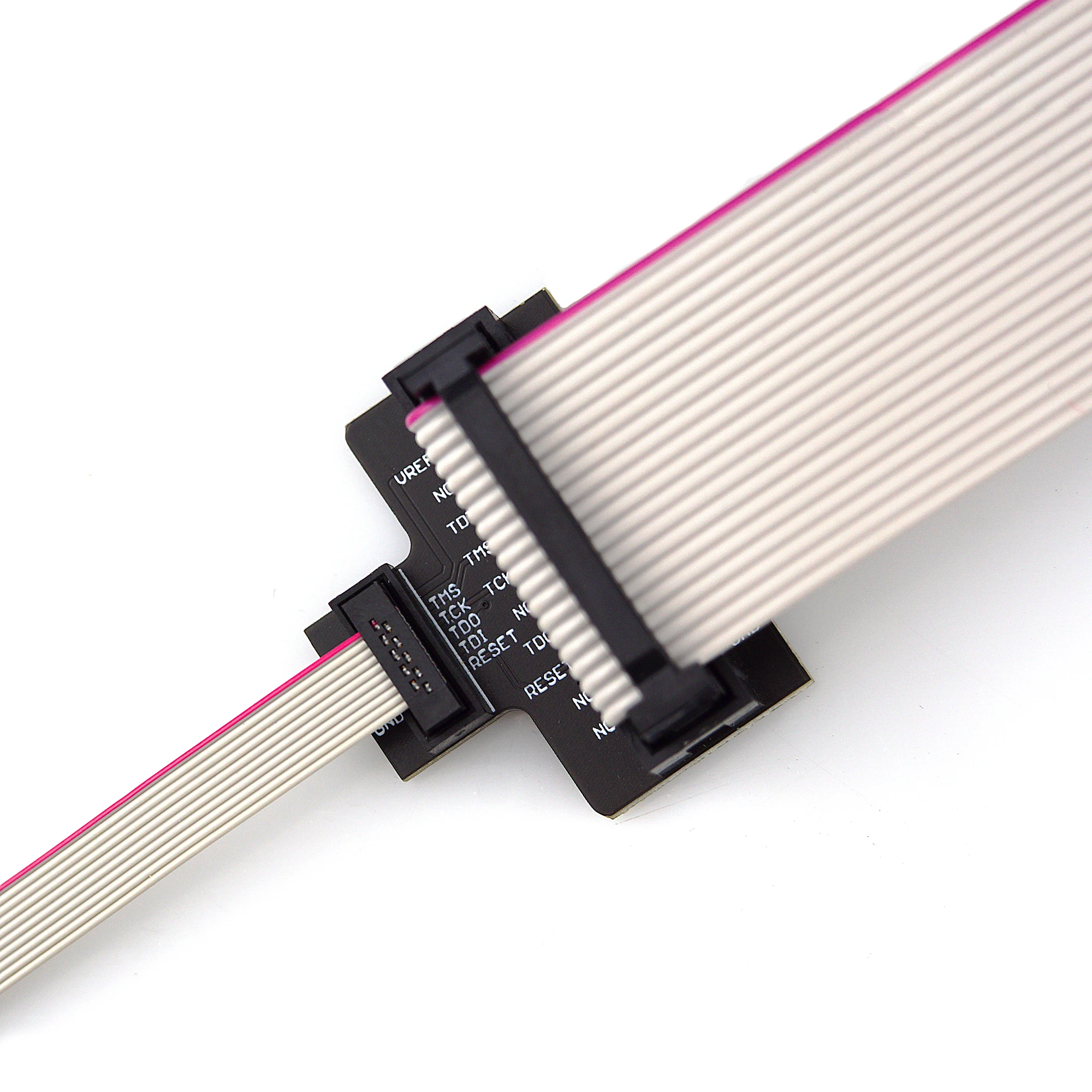

Respecto a la opción de kit con cables, el hecho de que incluyan cables del mismo rango de paso y longitudes cortas (20 cm) también suele ser buena señal. En bancada, una longitud corta reduce el “empuje” mecánico y, sobre todo, minimiza el movimiento relativo entre conectores, que es una causa frecuente de intermitencias.

Rendimiento en el agua

Aquí tengo que ser directo: este producto no es de pesca y no se somete a condiciones “de agua” como tal. Aun así, en mi práctica de banco de trabajo he evaluado el rendimiento bajo condiciones equivalentes a lo que en pesca sería “agitación” y “tormenta”: movimientos, tirones controlados del cable, cambios de posición de la herramienta y contacto repetido.

En esos escenarios, el adaptador funciona bien cuando:

• El conjunto no se desplaza al manipular el cable del programador.
• No hay torsión excesiva sobre el header fino (1,27 mm), porque ese es el punto que más sufre.
• La inserción/retirada es suficientemente predecible como para no dejar pines “a medias”.

Cuando todo está ajustado, el enlace JTAG se mantiene durante operaciones de depuración típicas: leer identificación, acceder a memoria, detener/continuar ejecución y programar pequeñas modificaciones. Si hay holgura, lo habitual es que aparezcan síntomas claros: fallos intermitentes de comunicación, lecturas inconsistentes o necesidad de reintentos tras mover el cable.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Conversión mecánica directa entre dos cabeceras con pasos distintos, sin tener que recurrir a “soluciones creativas” (jumper Dupont adaptados a mano, cables con desajustes, etc.).
• Mejor repetibilidad operativa en sesiones de depuración: conectas, trabajas y desconectas sin que el alineamiento se vuelva un problema recurrente.
• Kit ampliado útil si no quieres montar cables desde cero; los cables cortos ayudan a mantener el montaje controlado y evitan que el conector fino sufra tirones.

Aspectos mejorables (en este tipo de adaptadores suelen importar)

• Protección del conector fino: cuanto más pequeño el paso, más sensible es a golpes y a inserciones con ángulo. Yo suelo recomendar trabajar con buena luz y apoyar la placa para que entre recta.
• Gestión del alivio de tensión: si el cable no tiene un punto de sujeción (o si el usuario no lo fija), el movimiento del cable puede acabar transmitiéndose al header de 1,27 mm.

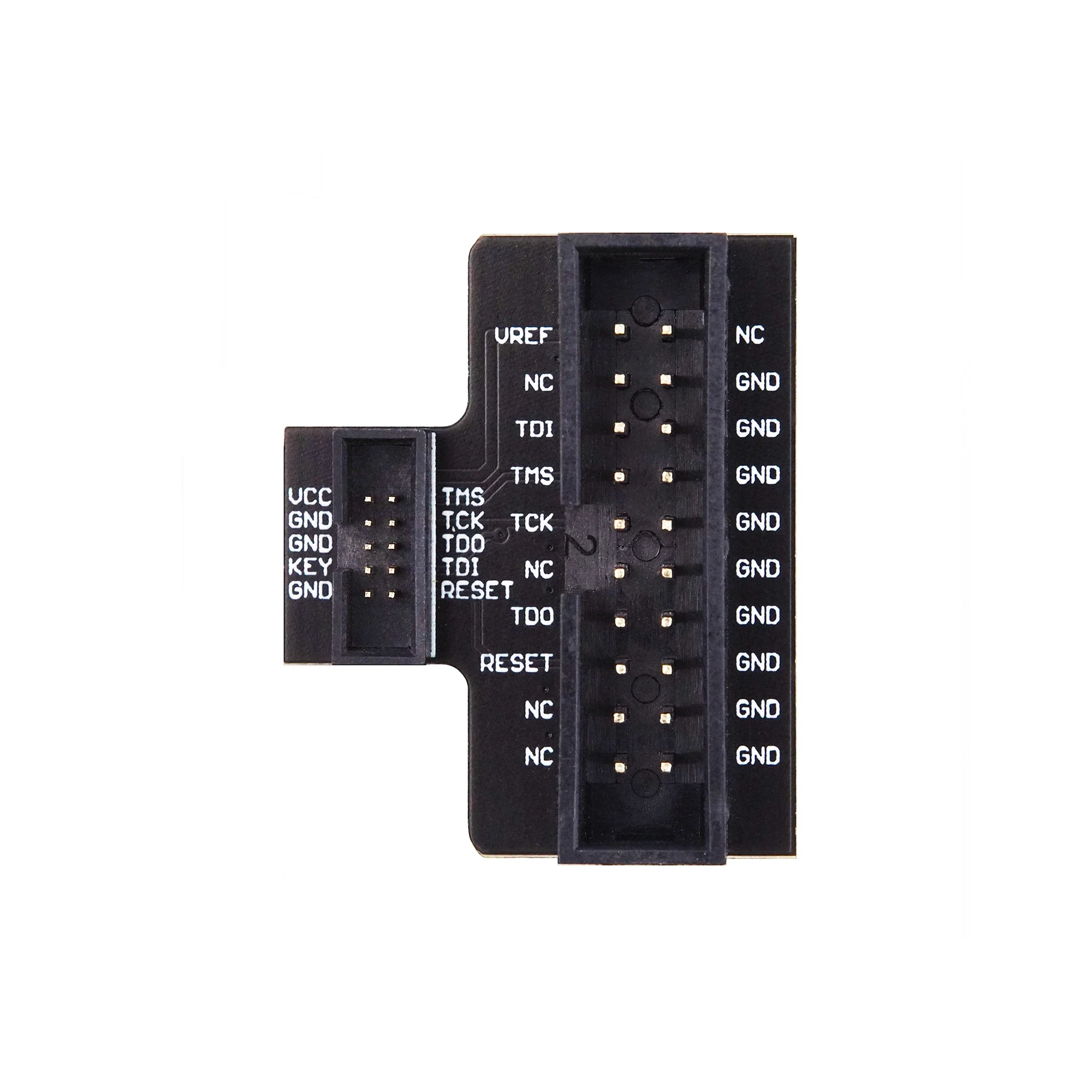

• Identificación visual: he agradecido mucho cuando este tipo de adaptadores llevan algún marcado claro (orientación, pin 1) para evitar errores de alineación durante una sesión rápida.

Como consejo práctico de uso, para alargar la vida útil del conector fino:

• Inserta y retira sujetando la placa adaptadora, no el cable.
• Alinea antes de empujar: el error típico es “corregir a mitad de inserción”.
• Si vas a trabajar en banco, procura limpieza de contactos (aire/limpieza adecuada) y evita polvo en el entorno de conexión.
• Guarda el adaptador en una bolsita o caja que evite que los pines se doblen; en conectores de paso fino, una mínima deformación genera fallos raros difíciles de diagnosticar.

Veredicto del experto

Para el uso que encaja este tipo de producto (depuración y programación con herramientas JLINK/SWD en placas que exigen un header de 10 pines 1,27 mm frente a herramientas con 20 pines 2,54 mm), mi veredicto es positivo si buscas estabilidad mecánica y repetibilidad. No lo compraría “por capricho”, sino cuando realmente dependes de esa conversión y quieres dejar de perder tiempo en conexiones inestables o en adaptaciones improvisadas que terminan causando fallos intermitentes.

En un laboratorio o en un banco de trabajo, donde las sesiones se repiten y los ciclos de conectar/desconectar son habituales, este adaptador destaca precisamente por lo que más cuesta: convertir compatibilidades sin introducir una nueva fuente de variabilidad. Si te organizas bien y cuidas el conector fino (1,27 mm), es una pieza que te ahorra frustración y hace que la depuración sea el foco, no la mecánica del encaje.
