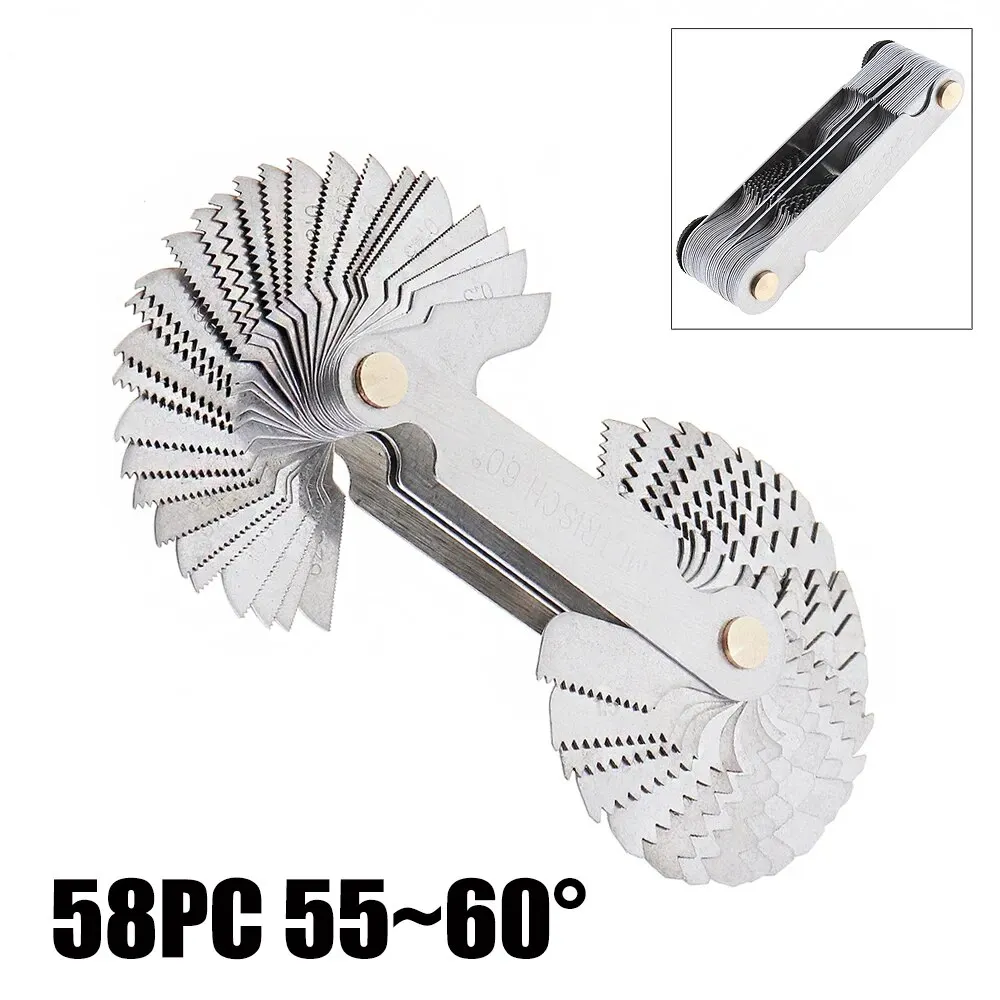

Escala de paso de acero inoxidable de 58 piezas, herramienta de medición de alta precisión, inserto de calibre de tornillo de EE. UU. + pulgada métrica, muestras de rosca de una pieza

Características:
-Es 55 grados y 60 grados Rosca/tornillo paso calibre Gage con dispositivo de bloqueo.
-Es útil verificar el ángulo de la herramienta al cortar hilos en un torno de metal.
-Compruebe el ángulo de la herramienta de corte de hilo en la ranura en V del medidor.
-El hilo de rosca de Whiteworth es un hilo de rosca de la pulgada con un ángulo del perfil de 55 grados y una altura que aplana de H / 6.G representa el hilo cilíndrico.
-El hilo estadounidense, también conocido como hilo UN, tiene un ángulo de perfil de 60 y una altura de aplanamiento de H / 8, que es diferente del perfil de rosca de Whiteworth (ángulo de perfil de 55 y altura de aplanamiento de H / 6).
-El hilo métrico también se conoce como hilo métrico internacional. El hilo métrico tiene hilo ordinario (ángulo de diente 60 °); Hilo trapezoidal (ángulo de perfil 30 °); Hilo dentado (ángulo de perfil 33 °); Hilo cuadrado, etc.(Este producto es adecuado para hilo ordinario de 60 grados)

Gama de medición:
-Whitworth 55 °: 4G, 4 1/2G, 5G, 6G, 7G, 8G, 9G, 10G, 11G, 12G, 13G, 14G, 16G, 18G, 19G, 20G, 22G, 24G, 25G, 26G, 28G, 30G, 32G, 36G, 40G, 48G, 60G, 62G
-Métricas 60 °: 6,0, 5,5, 5,0, 4,5, 4,0, 3,5, 3,0, 2,5, 2,0, 1,75, 1,5, 1.25.1.0, 0,9, 0,8, 0,75, 0,7, 0,6, 0,5, 0,45, 0,4, 0,35, 0,3, 0,25
-US 60 °: 8, 10, 11, 14, 19, 28

Nota:
-Limpie la superficie de medición del medidor de palpador con un paño limpio, y no mida cuando el medidor de palpador está sucio o tabique metálico, de lo contrario, la precisión del resultado de la medición se verá afectada.
-Inserte el medidor de palpador en el espacio medido, tire del medidor de palpador hacia adelante y hacia atrás, y sienta la resistencia, indicando que el valor de la fuente de la habitación está cerca del valor marcado en el calibrador. Si la resistencia es demasiado grande o demasiado pequeña, significa que el valor de la holgura es menor o mayor que.
-Marcado en el calibrador. Al medir y ajustar la holgura, primero seleccione el medidor de palpador que cumple con los requisitos de holgura e insértelo en el espacio medido, y luego ajuste y tire del medidor de palpador al mismo tiempo, cuando sientas un poco de resistencia, aprieta la tuerca, Y el valor marcado por el calibrador del palpador es el valor de la liquidación.
